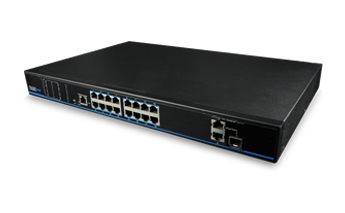

工業交換機使用在環境惡劣的工廠里面,為了保證它更好的使用,那么在使用的過程中有哪些細節是大家需要知道的呢?關于這個問題工業交換機小編帶你詳細的了解一下。
1、網絡布局
辦公室的網絡拓撲布局并不適用于工廠生產層,那里采用的是工廠/機器的以太網拓撲布局。辦公室以太網的基礎架構通常是由商業級的產品構建,它們在恒溫的環境和星型拓撲構建的交換網絡中可以很好地發揮作用;而與此不同,工業以太網架構常常要面對多變的意外情況,因此需要具有一些額外的功能,例如高速冗余等。工業以太網會采用多種不同的拓撲網絡布局方式(星型、環型、樹型、線型),并使用屏蔽電纜、金屬接頭,具有更高的耐熱耐震性能。此外,工業交換機一般由相應的自控系統集成商負責配置和維護。
2、通信協議
對控制系統集成商來說,最要緊的是要認識到以太網只是一個網絡架構,要使它能夠在自控設備間實現通信,所以你需要一個工業級的通信協議。IEEE802.3以太網標準定義了接線方式、數據讀寫規則和以太網架構的結構。雖然使用這個網絡標準的不同設備可以在同一網段里實現通信,但前提條件是它們必須采用相同的網絡協議,或者說“通信語言”。Profinet是一個專為工業應用設計的通信協議,它為分布式I/O、機器與機器間的連通性、機器的安全性以及動作控制提供了相應的功能。
3、處理能力
這不是單純地由網絡速度的快慢決定的,而是如何快速精準地將數據傳輸到它該去的地方。網絡的處理能力毫無疑問是最關鍵的因素之一,它的衡量標準是單位時間內的網絡數據傳輸量。而能改進這一性能的方法就是減少通信堆棧中循環周期的次數。Profinet通信堆棧中的循環周期次數比一個標準的以太網TCP/UDP工具要少十幾倍。這是由于,Profinet為一些對時間有苛刻要求的重要工作專門設置了一個以太網實時通道,而與此同時,它的配置、診斷、路由以及“大容量數據傳輸”的通信都通過標準TCP/IP通道完成。
4、網絡配置
網絡的設置簡單是一方面,但更重要的是,實現通信的編程工作不能太復雜。Profinet能夠通過配置而不是編程,來實現設備間的通信。通過一種對象呼應的配置設備之間內部通信的方法,而不是傳統的編程調試的方法,系統集成商和最終用戶能夠節約至少25%的建設以及調試試車的時間。
