優特普EOC網絡延長器大中華酒店監控系統應用案例
時間:2017-05-24
來源:本站
案例前言:
深圳大中華喜來登酒店于2007年開業,矗立于深圳福田中心區,深圳會展中心與深圳市民中心之間。酒店可以通過深圳地鐵直達香港關口及深圳主要的購物、觀光及商務地段。距離香港國際機場一小時車程。
由于酒店人流量多,尤其是夜間人員流動較大的特殊性,安全防范系統的完善至關重要。作為高大建筑必不可少的工具及安全防范的技術難點,電梯內的監控更是重中之重,而在電梯這個干擾比較嚴重的特殊環境中,網絡高清視頻信號的傳輸是個棘手的問題,經過仔細篩選,大中華喜來登酒店最終選擇了以優特普的EOC網絡延長器作為傳輸設備打造該處電梯監控的傳輸系統。

方案要求:
(1) 要求網絡信號傳輸穩定、完整、流暢;
(2) 要求網絡高清傳輸系統能適應電梯井道環境的干擾;
(3) 要求該傳輸系統能簡化工程布線,降低工程成本;
(4) 要求設備安裝規范整潔,并有防塵防水等適應實際工程需要的功能。
方案特點:
1.同軸線傳輸網絡高清
網電速聯EOC網絡延長器可以支持同軸線、雙絞線、電力線、電話線等傳輸介質,在此處大中華酒店電梯監控項目中,正是利用了設備的這一特性,通過隨行電纜中的同軸線進行網絡高清信號的傳輸,減小了施工的難度,降低了工程成本。
2.適應復雜的干擾環境
電梯井道是個復雜的環境,網絡高清視頻信號往往在電梯井道中受到各種干擾而導致出現各種問題,網電速聯的EOC產品具有很強的環境兼容性,而且通過視頻線傳輸,也增加了系統的抗干擾能力,很好的解決了網絡信號在強干擾環境下的傳輸問題。
3.遠距離、低延時傳輸
網電速聯EOC網絡延長器發射端與接收端之間的傳輸距離最遠可達2KM,傳輸距離在1500米帶寬盈余30M左右,完全勝任單個高清網絡攝像機的視頻流以及其它多媒體IP數據流的傳輸,且網絡延時小于1ms。

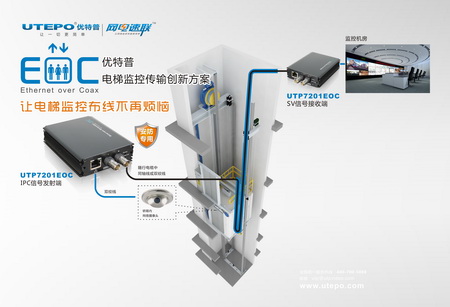

電梯監控傳輸方案應用圖:

方案中使用到的設備:
優特普網電速聯同軸線網絡延長器UTP7201EOC
UTP7201EOC由UTP7201EOC-SV和UTP7201EOC-IPC組成,可成對使用或一對多使用,使用同軸線或其他電纜延長傳輸以太網信號。該產品非常適合需要將網絡信號進行遠距離傳輸的場合和項目改造工程,
如電梯監控傳輸、模擬升級網絡高清等,產品具有以下特點:
● 支持100M網絡帶寬,延時極低,支持多路攝像機;
● 2KV防雷、2KV脈沖群、3級靜電防護和出色電磁兼容能力,從容應對復雜環境;
● 更強的電纜兼容能力,可兼容同軸線、網線、電力線等電纜;
● 2000米超長傳輸距離;
● 可鏈路或環路組網,任意一段線路出現故障,也不影響系統工作;
● 優特普MIT結構標準,可集中上機架,也可靈活掛墻、桌面安裝。
應用情況現場圖片說明:

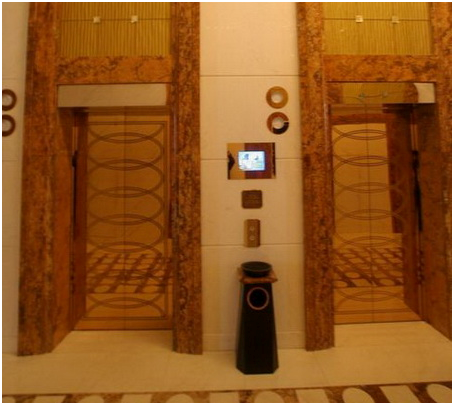

大中華喜來登酒店電梯外觀

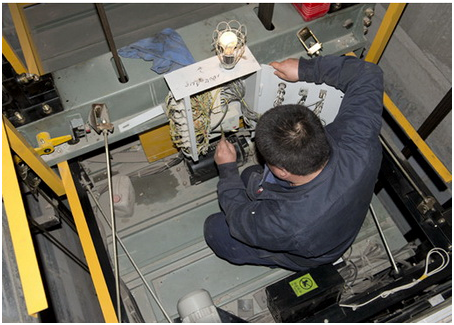

設備應用在電梯井道中
案例總結:
深圳大中華喜來登電梯監控項目的傳輸環節采用的優特普科技有限公司的網絡延長器UTP7201EOC,這款設備屬于優特普“網電速聯”網絡高清信號傳輸系列產品,滿足“網電速聯”傳輸方案“四個有利于”指標:
1):有利于高清視頻流的傳輸;
2):有利于組網;
3):有利于適應現場環境;
4):有利于工程安裝和維護的要求。
另外,該設備還有其非常獨特的功能特點:同軸線傳輸網絡高清視頻信號、具備很強的環境兼容能力、遠距離低延時信號傳輸等。這些特點使得這款設備非常適合于電梯環境的監控傳輸以及模擬監控項目進行網絡升級,在本案例中,正是發揮了該設備的以上特色功能,實現“網電速聯”傳輸方案對高清傳輸的要求,達到滿足需求的網絡高清監控效果。
