黃金組合4+1助力高端社區高清視頻傳輸

時間：2017-05-24 來源：本站

案例前言：

一提到智慧城市，我們首先想到的就是智慧社區，因為智慧城市過大、涵蓋各個行業、各個專業技術領域，包括智慧交通、智慧教育、智慧醫療、智慧政務等，不過現階段只能從大的目標方向上提要求、做頂層設計。而更多的城市選擇以智慧社區——智慧城市的縮寫版——作為切入點，與居民社區相結合，更容易落地。而建設一個建設智慧社區最大的挑戰就是沒有一個可以借鑒的模式和標準，智慧社區的投資方分商業類：房地產公司、物業公司、投資公司、互聯網公司，以及政府類：民政局、社區管理局/街道辦/公安局、城管局/環保、電信/有線電視公司，這些投資方對智慧社區的理解和要求各不相同，導致智慧社區的解決方案可復制性不強。優特普在智慧社區中的解決方案，目前主要就是抓住社區安防，以安防作為切入點，實現安防應用的快速落地，再以點帶面推動智慧社區其它應用的落地。

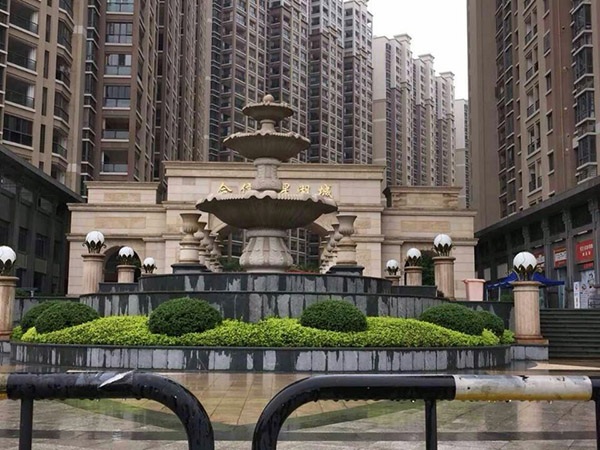

汕頭合信星湖城

案例介紹：

汕頭合信星湖城位于廣東省汕頭市金平區轄區內龍湖區銀安莊（即34街區），是汕頭東區一座漂亮的歐式風情小區，建筑風格豪華大氣。項目場址東面為空地，南面為中國移動通訊有限公司汕頭分公司辦公樓，北面為隔綠化地為汕頭市正超開關有限公司，西面隔黃山路為星湖麗景住宅小區，項目總投資為人民幣10395萬元，擬建小區總占地面積為24000平方米，總建筑面積為99000平方米，一期擬建設5幢16-29層住宅樓。小區還擬配套配電房、智能高清安防監控系統，門禁系統，停車場系統等。

方案要求：

作為高端社區的合信星湖城，其安全系數要求高，因占地面積廣，擁有400多個視頻監控點，因此視頻監控傳輸要求以下幾點：

1）滿足發散式百路視頻信號傳輸

2) 需要滿足當前高清網絡視頻流信號的傳輸質量要求，不丟包，不丟幀，并能夠保證網絡高清視頻信號的傳輸的實時性，延時小。

3)設備應能夠適應不同的使用環境，環境適應能力強，在惡劣的環境下能夠保證傳輸設備24小時全天候工作，視頻信號不間斷傳輸。

4)具備PoE功能，能夠給前端攝像機提供足夠的電源并傳輸網絡視頻信號，減少布線成本。

5)整套傳輸系統應具備良好的抗干擾能力及防雷能力。

6)傳輸設備應具有良好的可維護性及可安裝于機箱便于統一管理。

7) 具有良好的擴展性，能在規模、監控層次和功能等方面進行擴展。

結合這些要求，項目方使用了優特普黃金組合4+1傳輸解決方案，該方案具有以下幾個特點：

1、模塊化匯聚管理：通過優特普UTP7524GE-MX安防專用匯聚交換機提供光口X8模塊和電口X8模塊兩種模塊。

2、強大的管理軟件：該方案系統管理配備了一個風格簡潔的web管理頁面。對視頻監控工程人員的技術要求也相應更低，操作簡單，對維護人員來說極為便利。

3、系統擴充性強。該智能樓宇監控系統在設計網絡拓撲充分考慮系統擴展性，所以預留充分的冗余端口，不僅在端口方面具有冗余，而且設備電源部分也具有冗余電源接口，方便系統擴充及保證系統工作穩定性。

4、工程布線簡單：該方案通過優特普4路/8路/16路/24路接入POE交換機完成網絡高清監控信號、POE電源的長距離接入傳輸與匯聚管理。

5、降低工程施工成本：該方案可完成百路高清視頻監控系統。成本低，施工簡單。

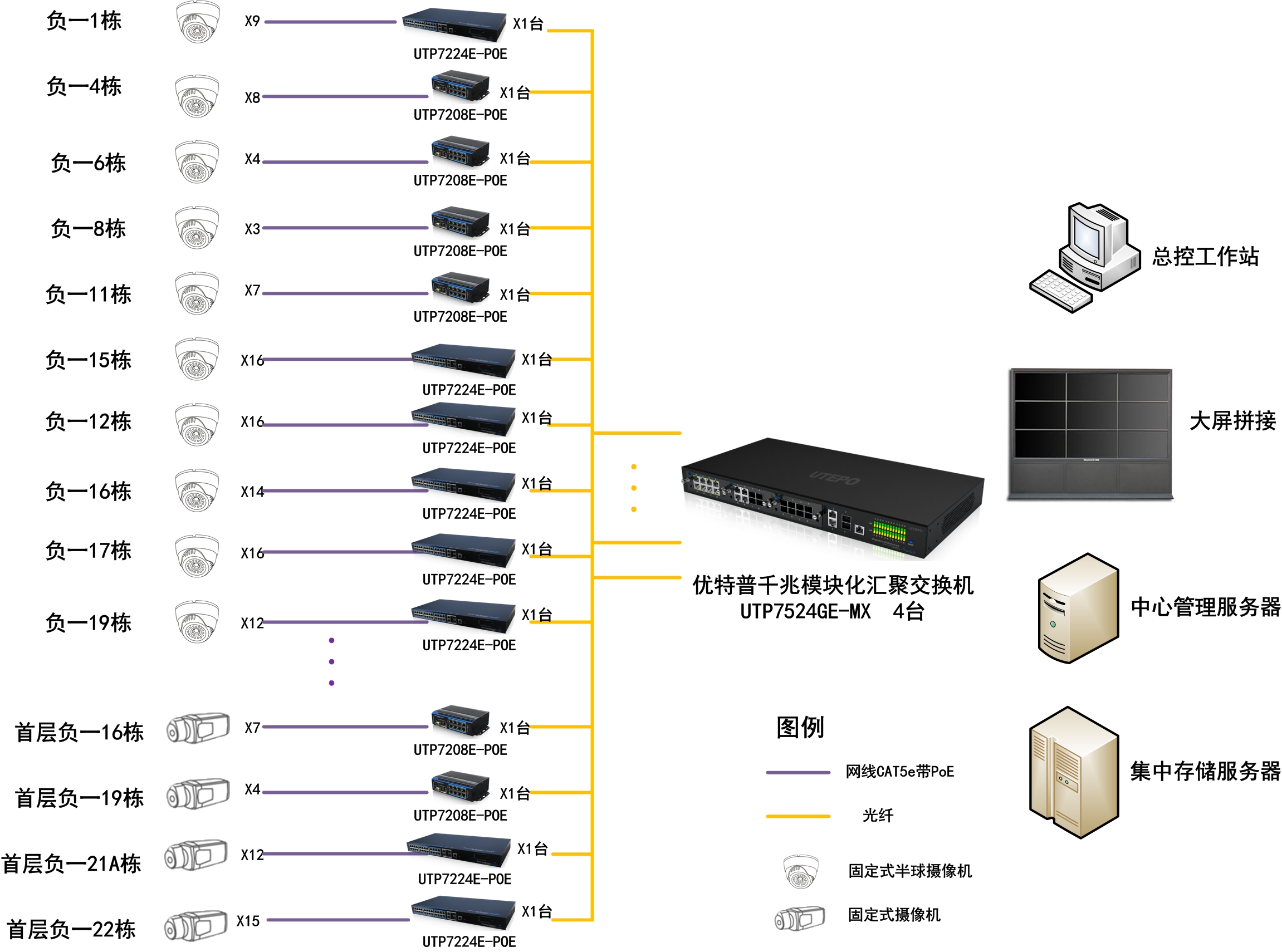

方案拓撲圖：

方案應用到的設備介紹：

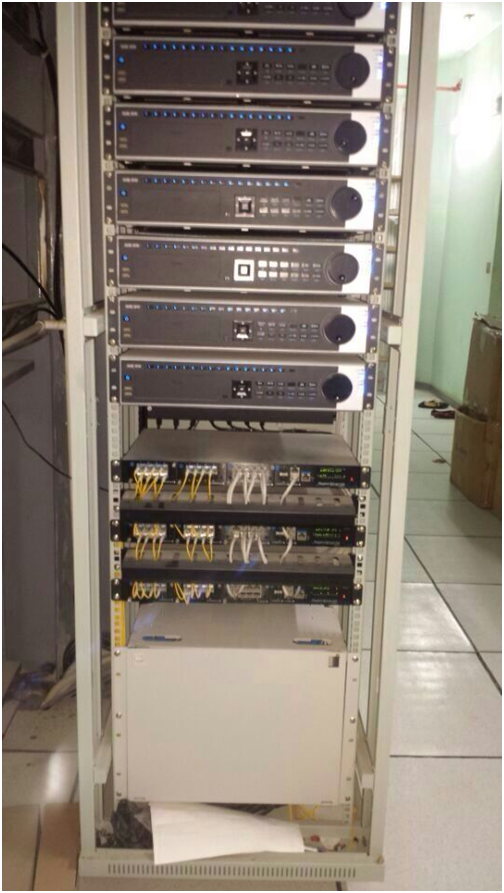

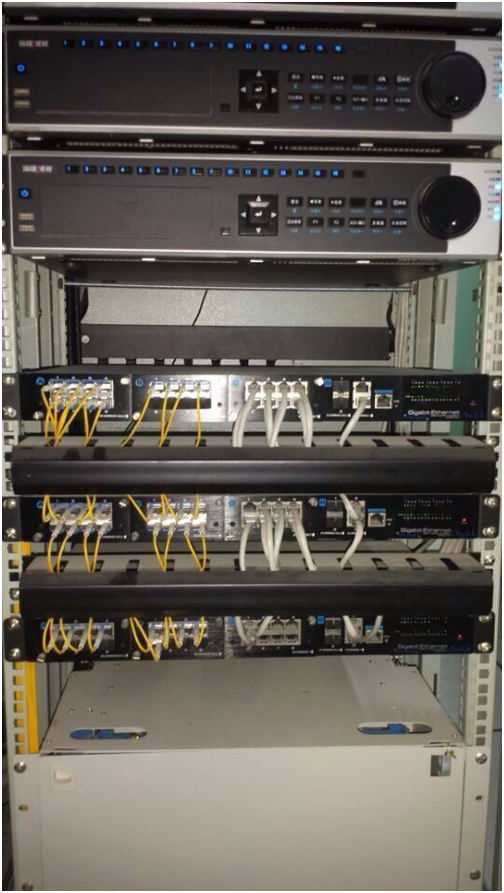

監控機房管理設備：全千兆模塊化匯聚交換機UTP7524GE-MX

優特普UTP7524GE-MX是一款全千兆網管型模塊化以太網匯聚交換機。全千兆網管型模塊化以太網匯聚交換機可提供24個下聯千兆電口或光口，上聯2光2電千兆端口。下聯1-24口支持光或電模塊隨意配置（8光口、8電口可插拔式模塊）。

全千兆網管型模塊化以太網匯聚交換機主要應用在網絡高清監控系統網絡層級中的匯聚層，具有QoS、VLAN、端口匯聚、生成樹等二層網管功能；其下聯端口采用模塊化設計，有電模組及光模組兩種接口方式，客戶可根據自己實際工程需要，搭配合適的模組以解決不同傳輸距離的傳輸；在主芯片方案選擇上，優特普采用了美國Marvell的交換芯片，該芯片憑借著優秀的數據交換機性能被華為、思科等廠家廣泛采用；其次具有雙電源冗余設計及電源鎖扣設計，能夠保障電源穩定運行，從而提高系統工作的可靠性；最后在防雷性能方面，符合3級防雷標準（執行標準IEC61000-4-5）。

優特普網電速聯全千兆網管型模塊化以太網匯聚交換機UTP7524GE-MX定位安防專用，加入了端口可插拔、濾波電源接口、接口鎖扣等人性化設計，采用了進口芯片、鍍金PCB板、品牌電源等高品質原材料，并配備web管理、QoS優先級、帶寬控制等軟件功能。58G超大背板帶寬和24+4全千兆可插拔模塊端口保證了上百路高清視頻流的匯聚能力，同時可支持網絡存儲、視頻上墻、視頻分析、備份存儲等多業務動能。

前端攝像頭供電及視頻信號傳輸設備 UTP7208E-POE

優特普UTP7208E-POE是一款帶PoE供電功能的非網管型準工業級以太網接入交換機。該交換機同時擁有8個下聯口和2個上聯口，下聯為100Mbps PoE網絡端口，上聯為1個1000Mbps電口和1個1000Mbps光口，光口可直接插入SFP光模塊使用。

該產品主要針對高清網絡攝像機數據接入和PoE供電而設計，遵循IEEE802.3 af/at標準，每個端口能夠為攝像機提供最大30W的電源功率，解決攝像機供電的麻煩；產品下聯口最遠傳輸距離可達到150m，突破了傳統交換機100m距離的限制，在實際工程項目中，使產品覆蓋范圍更大；同時，產品還具有整體和單個PoE網絡端口按鍵重啟功能，用戶無需拔插網線，即能輕松解決網絡攝像機死機等故障，方便進行系統維護；同時，該產品采用工業級美國進口Marvell交換芯片，保障了交換機整機穩定運行；其次，可滿足復雜環境的使用需要，其工作溫度可達-40℃-75℃的工業級寬溫；另外，該產品還支持桌面、掛墻和導軌安裝方式，可滿足不同工程現場對設備安裝的要求。

與普通交換機相比，優特普UTP7208E-POE交換機具有準工業級的性能品質，光電混合傳輸、電口長距離、大功率PoE＋供電、一鍵復位重啟管理、工業級寬溫、冗余電源滿功率以及適應各種復雜環境的防雷、抗干擾能力，是安防網絡高清監控以及物聯網傳輸應用的高性價比產品。

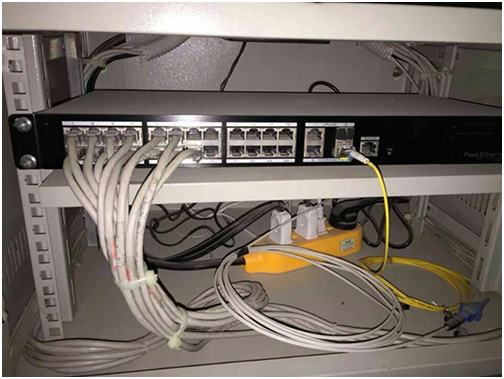

近距離集中式攝像頭信號傳輸設備安防專用交換機UTP7224E-L2

優特普UTP7224E-L2是一款網管型以太網接入交換機。該交換機同時擁有24個下聯口和4個上聯口，下聯為100Mbps網絡端口，上聯為2個1000Mbps電口和2個1000Mbps光口，光口可直接插入SFP光模塊使用。

該產品主要針對高清網絡攝像機數據接入而設計，遵循IEEE802.3/802.3u/802.3x網絡標準。該產品具有簡潔的Web管理界面，具有QoS、VLAN、端口匯聚、生成樹等網管功能；下聯口最遠傳輸距離可達到150m，突破了傳統交換機100m距離的限制，在實際工程項目中，使產品覆蓋范圍更大。同時，該產品采用工業級美國進口Marvell交換芯片，保障了交換機整機穩定運行。

與普通交換機相比，優特普UTP7224E -L2交換機具有優秀的性能品質，光電混合傳輸、電口長距離、簡潔Web管理界面以及適應各種復雜環境的防雷、抗干擾能力，是安防網絡高清監控以及物聯網傳輸應用的高性價比產品。

在設備防雷方面采用的是USP201EP

網絡、電源二合一保護器是一款參照國家標準GB/T18802.21-2004/IEC61643-21:2000設計的網絡和電源防雷保護器。該產品適用于監控系統前端網絡攝像機，無線遙控攝像機的電源線，網絡線的雷電浪涌保護，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞；同時帶有不同電壓等級的信號電源的防雷保護。整個產品的特點為：多級保護、通流容量大、限制電壓低、響應時間快、插入損耗小、傳輸速率高等優點。
