優特普EOC網絡延長器助力南山區第一高樓電梯監控
時間：2017-05-24
來源：本站
案例前言：
隨著經濟發展以及人們工作和生活的需要，各種高端商務大樓正在如雨后春筍般被建立起來。高樓大廈普遍具有人流量多，進出人員成分復雜等特點，因此對于大廈內部的安全防范顯得非常重要，電梯內這種突發狀況最易出現的地方更是視頻監控的重點。
南山目前已封頂建筑“第一高”——深圳市深長城金融中心高達300.8米，位于深圳市南山商業文化中心核心區內，緊鄰天利商務中心。這棟定位為集經濟性與自然生態于一體的多功能綜合體大廈是高端商務大樓的典型代表，對于安全防范的要求非常嚴格，因此選擇網絡高清視頻監控作為最主要的防范手段。
然而在布置電梯網絡高清監控的時候，由于電梯井道內相對封閉、信號干擾非常強，組網布線和高清視頻信號的傳輸都面臨不小的考驗，因此選擇一種最適合在電梯監控中應用的網絡信號傳輸設備進行電梯監控系統的搭建顯得非常必要。
"南山區第一高樓"深長城金融中心
方案要求：
身為“南山第一高樓”，相比一般的樓宇電梯監控，深長城金融中心自然有更高的標準，在設計時首先提出了以下需求：
1:：網絡高清：電梯是個容易發生突發狀況的地方，采用網絡高清視頻監控是確保監控視頻的畫面質量進行取證的重要途徑；
2：傳輸穩定：高層樓宇電梯的運行速度非?？欤瑐鬏斣O備能夠在電梯高速運行的過程中保持穩定工作非常重要；
3：傳輸距離：整棟大廈高達超過300m，滿足長距離傳輸的要求也是監控傳輸設備的硬性要求；
4：抗干擾性：電梯井道是個信號干擾非常嚴重的環境，不管是傳輸設備還是介質都需要足夠的抗干擾性，以保證視頻信號穩定、流暢、清晰傳輸；
5：盡量能夠利用電梯的隨行電纜，簡化工程布線、降低工程的難度以及成本；
6：傳輸設備應該要便于規范安裝，便于電梯運行期間的理性檢查和后期維護。
設備介紹：
基于以上需求考慮，工程方經過慎重對比，最終選用了優特普同軸線網絡延長器系列的UTP7201EOC。UTP7201EOC是一款由UTP7201EOC-SV和UTP7201EOC-IPC成對使用的網絡延長器，這款設備擁有眾多出色的特點：
● 支持多種傳輸介質，其中同軸線傳輸以太網信號最遠可達2km；
● 網絡延時小于1ms；
● 同時滿足單點型、鏈路型和星型組網模式；
● 可組成環網，線路中有一段線路故障，不影響整個系統工作；
● 符合標準：IEEE802.3 10BASE-T，IEEE802.3u 100BASE-TX；
● 外觀結構：堅固大方，符合MIT機架式安裝標準；
● 防護抗擾：出色的電路隔離保護，有效提高產品的防雷、防靜電和抗干擾能力。

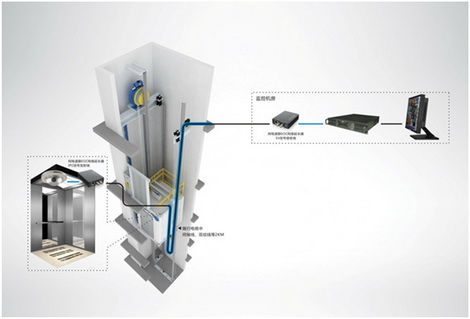

電梯內部監控原理圖：
方案優勢：
傳輸設備的選擇決定了傳輸方案的性質。在本案例中，采用優特普的網絡延長器UTP7201EOC打造的網絡高清監控傳輸系統具有這些優勢：
同軸線傳輸網絡高清
通常網絡傳輸采用的介質都是網線，但是在電梯監控中，通過同軸線來傳輸網絡信號才是最佳的選擇。相對于網線，這種傳輸方式有三個優點：同軸線位于電梯隨行電纜中，無懼電梯不停上下拉拽；其次是對于電梯內的干擾環境更加適應，以及減小施工難度，降低工程成本
遠距離、低延時傳輸
網電速聯網絡延長器UTP7201EOC器發射端與接收端之間的傳輸距離最遠可達2KM，完全勝任單個高清網絡攝像機的高清視頻流的遠距離傳輸，并且網絡延時小于1ms。
適應復雜的干擾環境
電梯井道是個復雜的環境，網絡高清視頻信號往往在電梯井道中受到各種干擾而導致出現各種問題，網電速聯的EOC產品具有很強的環境兼容性，而且通過視頻線傳輸，也增加了系統的抗干擾能力，很好的解決了網絡信號在強干擾環境下的傳輸問題。

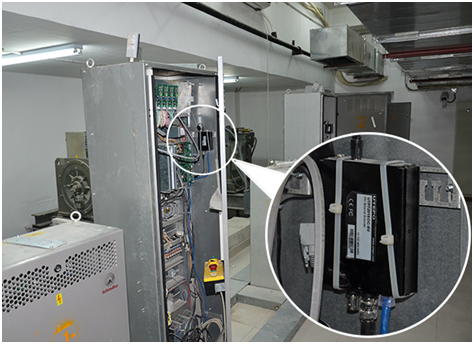

機房設備安裝：
優特普同軸線網絡延長器（UTP7201EOC-SV）
監控顯示效果：

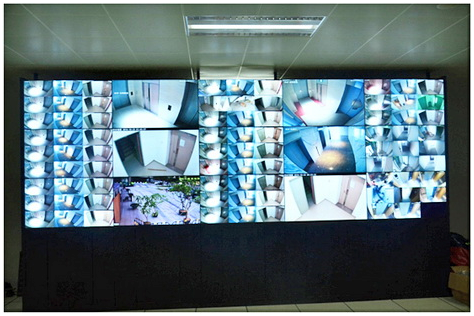

大廈監控墻顯示效果

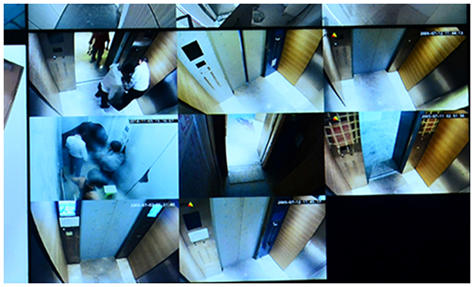

電梯監控顯示效果
