智慧社區是智慧城市建設中的重要組成部分。在智慧社區建設中，安防系統必不可少，且是最為關鍵的一個子系統。本文主要介紹了優特普安防專用傳輸解決方案在汕頭華盛豪苑小區中的成功應用。

汕頭華盛豪苑

一、項目介紹

華盛豪苑位于汕頭市潮陽區和平鎮老和惠路789號，項目占地約13.8畝，總建筑面積5.4萬平方，規劃建設兩棟23層商住樓，總戶數248戶。項目設一層地下車庫,住宅首層架空為小區室外活動場所。

二、項目需求

作為高端社區的華盛豪苑，其安全系數要求高，因占地面積廣，擁有近100個視頻監控點和248戶對講，傳輸壓力較大，因此對傳輸系統提出了以下需求：

1、 需要滿足當前高清網絡視頻流信號的傳輸質量要求，不丟包，不丟幀，并能夠保證網絡高清視頻信號的傳輸?shù)膶崟r性，延時小。

2、 需要滿足當前樓宇對講系統的傳輸需求，不丟包，延時小，保證信號的傳輸?shù)膶崟r性。

3、 設備應能夠適應不同的使用環境，環境適應能力強，在惡劣的環境下能夠保證傳輸設備24小時全天候工作，視頻信號不間斷傳輸。

4、 整套傳輸系統應具備良好的抗干擾能力及防雷能力。

5、 傳輸設備應具有良好的可維護性及可安裝于機箱便于統一管理。

6、 具有良好的擴展性，能在規模、監控層次和功能等方面進行擴展。

三、解決方案

結合上述需求，項目使用了優特普安防專用綜合化傳輸解決方案，該方案設計如下：

1、  住戶室內機接入到集中樓層交換機，該樓層交換機采用的是優特普管理型24口接入交換機UTP7224E-L2，樓層交換機再匯聚到每棟樓的匯聚交換機；

2、  對講門口機和攝像機接入到樓棟交換機，該交換機采用的是優特普管理型24口接入交換機UTP7224E-L2，樓棟交換機再匯聚到優特普模塊化匯聚交換機UTP7524GE-MX；

3、  后端接入NVR、視頻服務器、對講服務器，滿足各系統管理。



網絡拓撲圖

四、優勢特點

項目使用的優特普安防專用交換機，能滿足安防網絡化、智能化、高清化發展的方向，具有高可靠、高質量、高帶寬、可管理、可擴展等特性，可以多介質、長短距離的傳輸。

1、光電混合匯聚管理，智能化軟件控制

采用優特普24口全千兆網管交換機，具有端口速率控制、VLAN設置管理、QoS管理、鏈路管理、端口安全、網絡統計等基本網絡管理功能。

2、光電混合上聯傳輸

交換機上聯提供網絡接口和光纖接口，滿足不同距離的傳輸需求。

3、 工業芯片，性能卓越

采用工業級MARVELL芯片方案，處理能力強，特別適合安防系統高數據傳輸。

4、出色的防雷抗干擾

具備6KV防雷、8KV防靜電。

五、總結概述

優特普安防專用傳輸設備滿足安防監控網絡化、智能化、高清化的發展的方向，具有高可靠、高質量、高帶寬、可管理、可擴展等特性，可以多介質、長短距離的傳輸，同時交換機具備6KV防雷、8KV防靜電，這在南方雷區高發地的作用是至關重要的，消除了在設備上都單獨安裝的防雷設備的問題，能夠極大地減少終端設備的運維管理成本。

六、推薦產品

優特普管理型24口接入交換機UTP7224E-L2

• 下聯24個10/100/Base-TX百兆電口、上聯2個10/100/1000Base-X 和2個1000Base-X千兆光口；
•  二層WEB的網絡管理，支持VLAN、QoS、RSTP、SNMP等網絡功能；
• 6KV防雷、8KV防靜電。

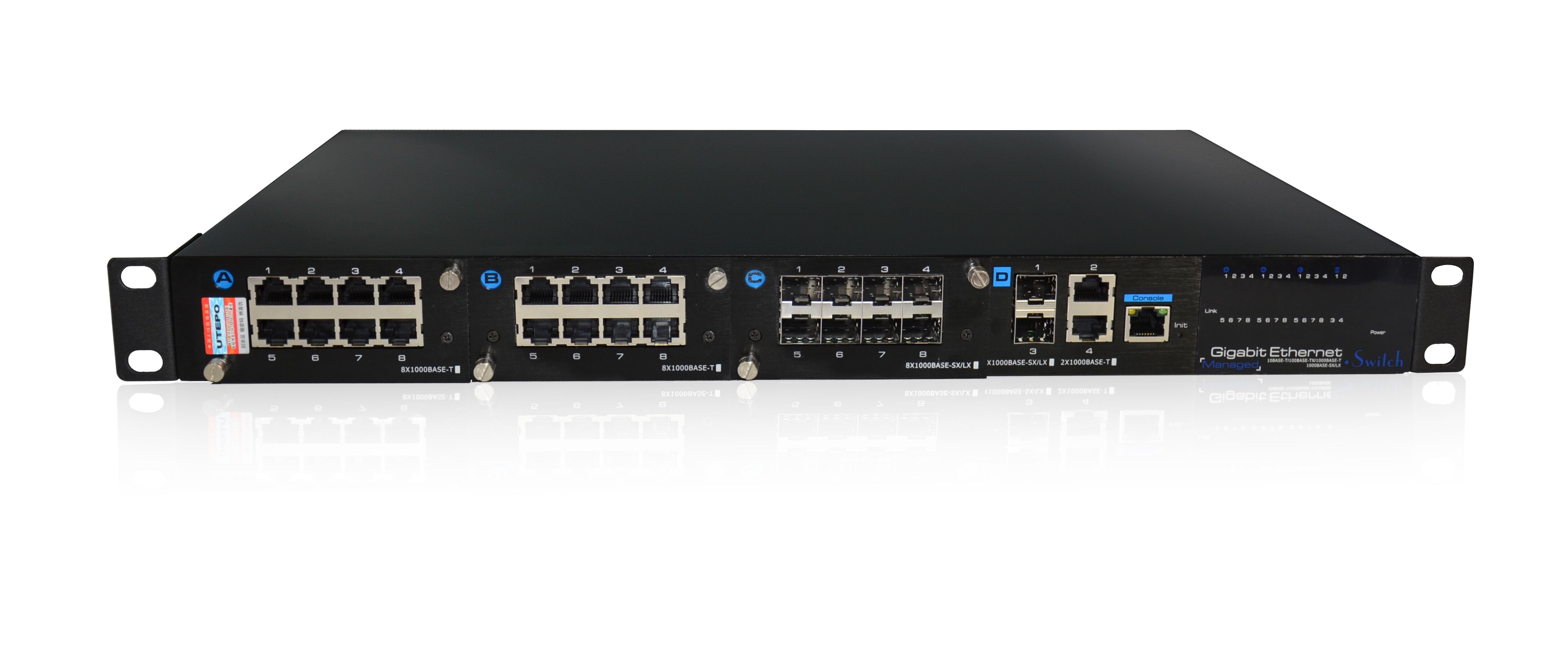

優特普模塊化匯聚交換機UTP7524GE-MX

• 模塊化設計下聯可插入8個100/1000Base-X SFP千兆光口或8個10/100/1000Base-T電模組電口；
• 上聯2個10/100/1000Base-T千兆電口、2個1000Base-X SFP千兆光口；
• 二層WEB的網絡管理，支持VLAN、QoS、RSTP、SNMP等網絡功能；
•  6KV防雷、8KV防靜電。
