一、 項目介紹

中國原子能科學研究院（China institute of atomic energy）隸屬中國核工業集團公司，受中國核工業集團公司和中國科學院雙重領導。其前身是1950年建立的中國科學院近代物理研究所二部，是中國核科學技術的發祥地和國防核科研、核能開發研究和核基礎科研的創新基地是其中的佼佼者之一。

科技綜合樓位于北京市房山區新鎮，總建筑面積23280㎡，其中地上7層18948.6㎡，地下1層4331.4㎡，要求部署安全防范系統，包括內部樓層與建筑物外圍進行視頻監控系統、出入庫控制系統點位布控。

二、項目需求

中國原子能科學研究院屬于重要的科研部門，有國家級、部委級研究中心或重點實驗室7個，因此對科研成果的保護和對出入人員的管理就成為重中之重。希望通過采用穩定可靠的視頻監控系統實現對各重要部門、各出入口進行安全、科學、有效的管理。對大樓出入口實施全天候、全方位24小時監控及人員流動的記錄，達到加強現場監督和安全管理，為園區安全工作做好有力保障。

1、視頻監控區域無盲區

必須在主要的監控點布置攝像機。

2、可靠性要求

必須保證設備能夠穩定正常工作，不會出現設備故障或者接口脫落等情況。

3、高帶寬要求

為適應大量數據和多媒體信息的傳輸，既要滿足目前的業務需求，又要充分考慮未來的發展，因此需選用高帶寬的先進技術。

4、可擴展性和可升級性

隨著業務的增長和應用水平的提高，網絡中的數據和信息流將按指數增長，需要網絡有很好的可擴展性，并能隨著技術的發展不斷升級。易擴展不僅僅指設備端口的擴展，還指網絡結構的易擴展性。

5、可管理性

智能監控系統視頻監控傳輸要求交換設備能進行快捷合理的管理，既保證一定的通信質量，又合理的利用網絡資源，是建好本設計的首要問題。

三、 解決方案

結合上述需求，項目使用優特普安防專用綜合化傳輸解決方案。項目采用了優特普安防專用交換機總共15臺，網絡配套設備17個。其中含24口全千兆模塊化匯聚交換機1臺、8口工業PoE接入交換機和24口PoE接入交換機總共14臺。



圖1 機房中正在工作的24口全千兆匯聚交換機

具體應用如下：

1、前端攝像機接入到優特普8口工業PoE交換機UTP7208E-POE-A1和優特普24口PoE交換機UTP7224E-POE-L2,滿足前端攝像機數據接入和供電需求；

2、優特普8口工業PoE接入交換機UTP7208E-POE-A1和優特普24口PoE交換機UTP7224E-POE-L2，根據項目實際通過光纖或網線匯聚到優特普24口全千兆光電混合交換機UTP7524GE-MX；

3、優特普24口全千兆光電混合交換機UTP7524GE-MX，接入系統管理服務器、存儲NVR和客戶端，保障系統的穩定運行。

圖2 現場應用簡圖

四、優勢特點

1、光電混合匯聚管理，智能化軟件控制

匯聚層采用優特普24口全千兆網管交換機，具有端口速率控制、VLAN設置管理、QoS管理、鏈路管理、端口安全、網絡統計等基本網絡管理功能；

2、光纖長距離穩定傳輸

光電上聯，滿足長距離傳輸。

3、模塊化匯聚，滿足不同傳輸需求

采用優特普24口模塊化匯聚交換機，根據不同需求自由組合。

4、工業級接入傳輸

-40℃～75℃高低溫適應能力。

5、出色的防雷抗干擾

具備6KV防雷、8KV防靜電。

五、總結概述

優特普安防專用傳輸設備，其核心網絡傳輸技術、自愈物聯網技術和PoE技術，解決了安防工程各環境下的組網傳輸問題，滿足安防監控網絡化、智能化、高清化的發展的方向，具有高可靠、高質量、高帶寬、可管理、可擴展等特性，可以多介質、長短距離的傳輸。

產品適應寬溫-40℃~+75℃工作環境，同時交換機具備6KV防雷、8KV防靜電特點，這在雷區高發地的作用是至關重要的，消除了在設備上都單獨安裝的防雷設備的問題，能夠極大地減少終端設備的運維管理成本。

六、代表產品

UTP7524GE-MX

24個千兆光電混合口+2千兆光2千兆電口

2層WEB網絡管理

6KV防雷、8KV防靜電

UTP7224E-POE-L2

24百兆PoE電口+2千兆光2千兆電口

2層WEB網絡管理

6KV防雷、8KV防靜電

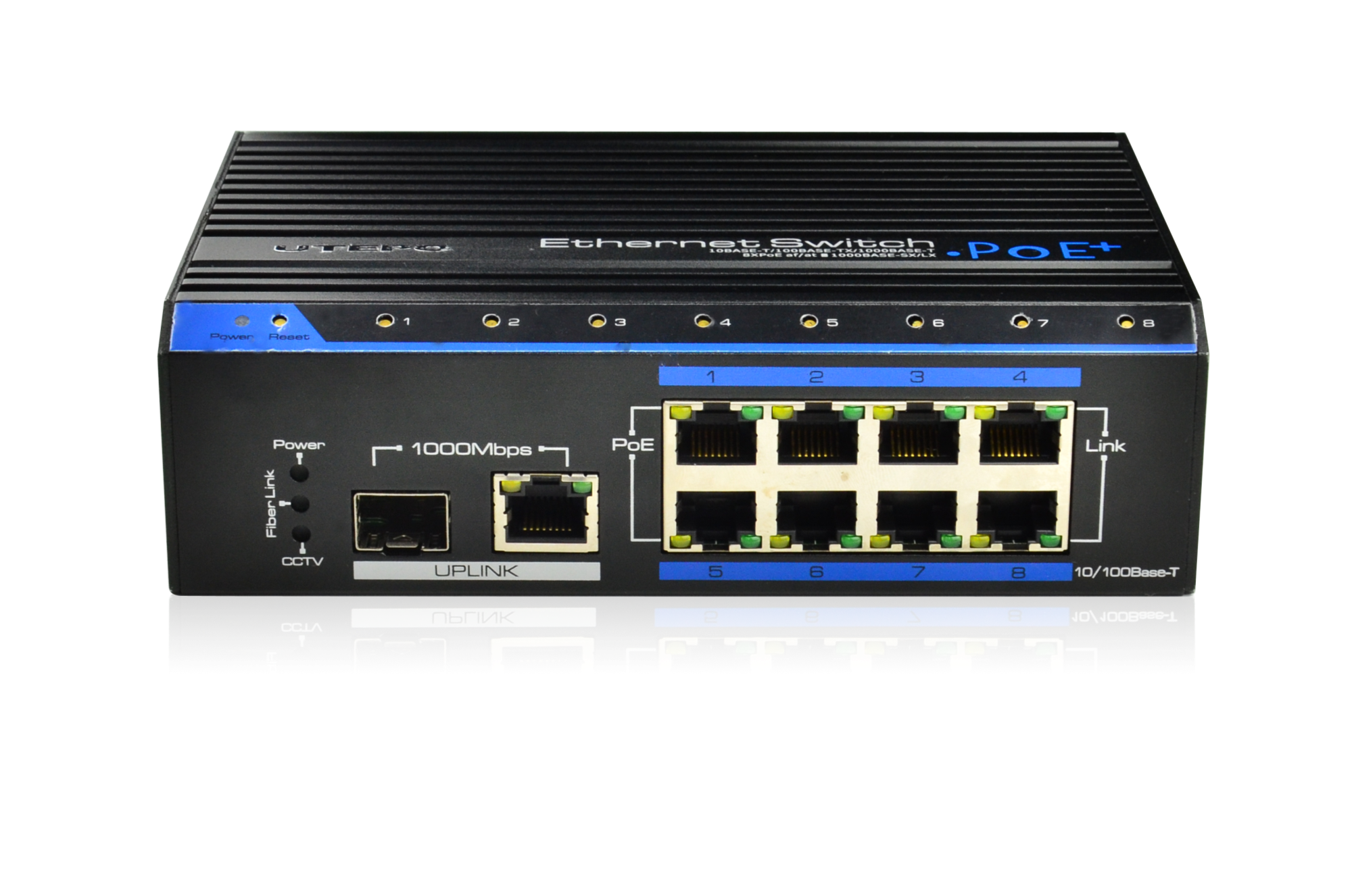

UTP7208E-POE-A1

8個百兆PoE電口+1千兆光1千兆電口

工業三級設計，支持-40℃~+75℃工作環境

6KV防雷、8KV防靜電。
