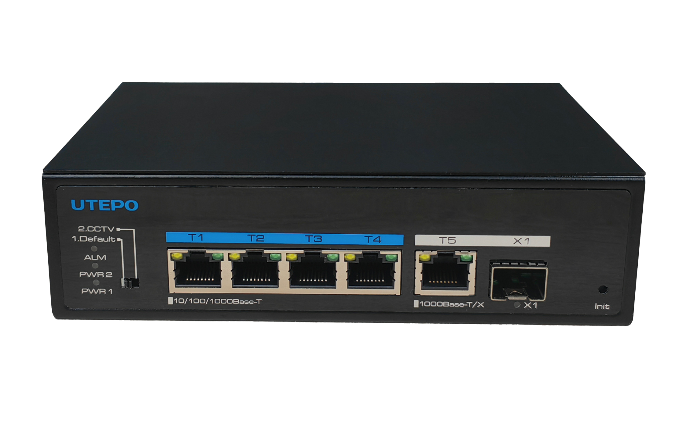

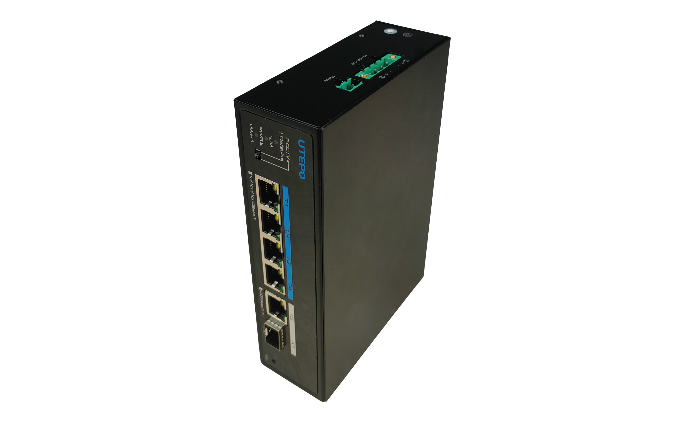

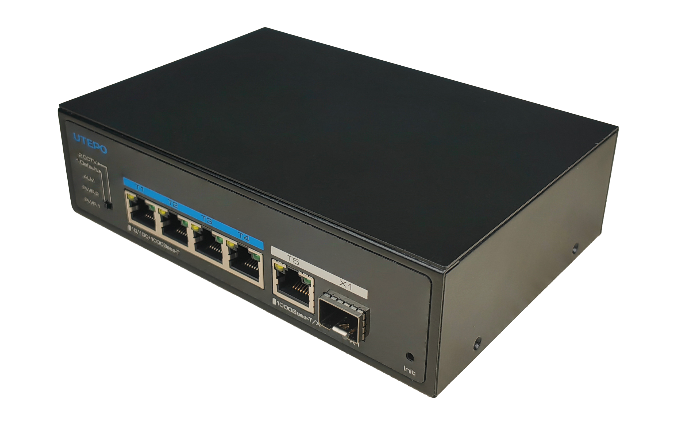

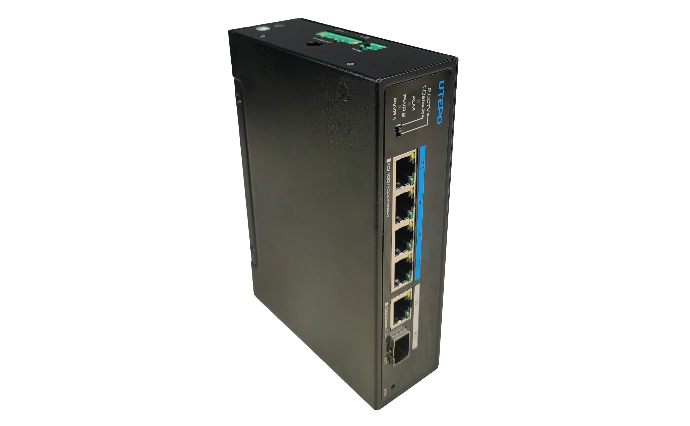

該系列產品是工業級6口全千兆PoE交換機。
該系列交換機可提供4個千兆以太網RJ-45下聯端口，1個千兆以太網RJ-45和1個千兆以太網SFP上聯端口，所有RJ-45下聯以太網端口均支持以太網供電(PoE++)，每個端口可提供高達90W的功率，符合IEEE 802.3af/at/bt標準。
交換機支持Q-PoE (Quick PoE)技術，交換機啟動時即刻啟動PoE供電，無需等待交換機系統軟件控制。
該交換機支持兩種工作模式：Default和CCTV。在CCTV模式下，下取聯端口速率降為10M，最遠傳輸距離延長至250米。UTP6306TS-PSD-W交換機支持12~57V DC寬壓輸入，可廣泛應用于視頻安全監空系統及網絡項目中。
豐富的接口
● 4*10/100/1000BASE-T PoE++ RJ-45 (Auto-MDI/MDI-X)
● 1*10/100/1000BASE-T RJ-45 (Auto-MDI/MDI-X)
● 1*1000BASE-X SFP
● 1*Relay端口
高性能設計
● 冗余電源設計
● UTP6306TS-PSD-W支持12~57V寬壓輸入
● 浪涌：6kV
● 靜電防護：6kV接觸放電，8kV空氣放電
● 無風扇，金屬外殼設計
● 支持導軌式、桌面式、壁掛式安裝
以太網供電(PoE++)
● IEEE 802.3af/at/bt
● 單端口最大功率90W
● UTP6306TS-PSD整機最大功率360W
● UTP6306TS-PSD-W整機最大功率240W@48V，120W@24V，60W@12V
Q-PoE (快速 PoE)
● 支持Q-PoE (Quick PoE) 技術，交換機啟動時即刻啟動PoE供電，無需等待交換機系統軟件控制
一鍵智能
● CCTV：下聯端口速率降為10M，最遠傳輸距離延長至250米
|
型號 |
UTP6306TS-PSD |
UTP6306TS-PSD-W |
|
硬件規格 |
||
|
下聯端口 |
4*10/100/1000 Base-T PoE++ RJ-45 (Auto-MDI/MDI-X) |
|
|
上聯端口 |
1*10/100/1000 Base-T RJ-45 |
|
|
管理端口 |
1*Relay |
|
|
撥碼開關 |
CCTV：下聯端口速率降為10M，最遠傳輸距離延長至250米 |
|
|
LED 指示燈 |
2*PWR，電源指示燈 |
|
|

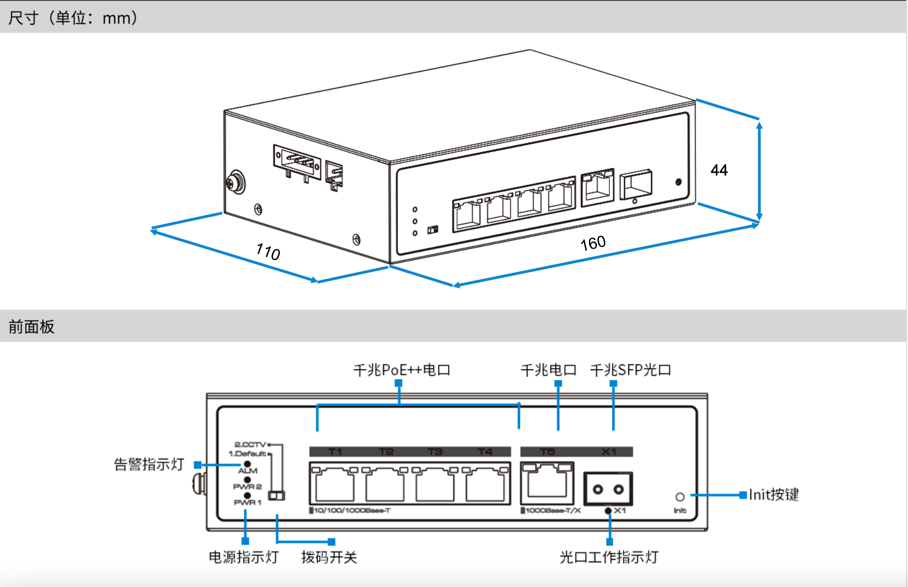

機器尺寸(寬*深*高) |
160mm*110mm*44mm |
|
|
設備凈重 |
0.68kg |
0.74kg |
|
輸入電壓 |
支持冗余電源， 電源1 (主)：48~57V DC，電源2 (備)：48~57V DC |
支持冗余電源，電源1 (主)：12~57V DC，電源2 (備)：12~57V DC |
|
功耗 |
≤370W (滿載功耗，包含 PoE) |
≤250W (滿載功耗，包含 PoE) |
|
材質 |
金屬外殼 |
|
|
安裝方式 |
導軌/桌面/壁掛式 |
|
|
交換屬性 |
||
|
網絡標準 |
IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.3x、IEEE 802.1D、IEEE 802.3af、IEEE 802.3at、IEEE 802.3bt |
|
|
交換方式 |
存儲轉發 |
|
|
MAC 地址表 |
2k，支持自主學習 |
|
|
交換容量 |
12Gbps/無擁塞 |
|
|
包轉發率 |
8.928Mpps |
|
|
端口緩存 |
1MB |
|
|
巨型幀 |
9716 Bytes |
|
|
PoE |
||
|
PoE 標準 |
IEEE 802.3af/at/bt (PSE) |
|
|
供電方式 |
末端跨接法 |
|
|
供電線序 |
3/6/4/5(+)，1/2/7/8(-) |
|
|
PoE 功率 |
單端口最大功率 90W，整機最大功率360W |
單端口最大功率 90W，整機最大功率240W@48V，120W@24V，60W@12V |
|
繼電報警 |
||
|
繼電報警 |
支持電源斷電報警 |
|
|
工作環境 |
||
|
ESD |
IEC61000-4-2，等級3：士6kV 接觸放電；士8kV 空氣放電 |
|
|
Surge |
IEC61000-4-5，共模6kV |
|
|
工作環境 |
-20℃~65℃，5%~95% (無凝結) |
|
|
存儲環境 |
-40℃~85℃，5%~95% (無凝結) |
|
|
認證 |
||
|
認證 |
CE，FCC |
|
|
項目 |
數量 |
|
PoE分離器 |
1 |
|
安裝配件 |
1 |
|
快速安裝指南 |
1 |
