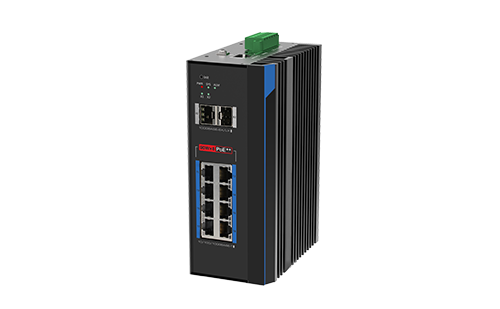

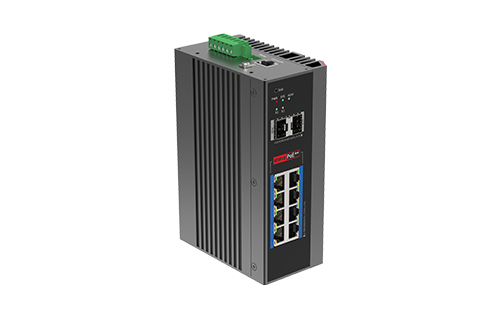

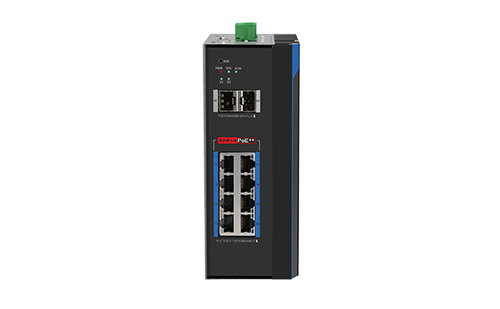

8口BTPoE全千兆以太網交換機（720W）UTP7308GE-BTPOE90 提供了8個千兆以太網RJ-45端口和兩個千兆SFP上行鏈路端口。交換機符合IEEE802.3af/at/bt標準。所有RJ-45端口都支持以太網供電（PoE++），每個端口可提供高達90W的功率，整機功率480W/720W。
該交換機支持永久PoE和PoE看門狗功能。當PoE交換機啟動時，永久PoE為連接的PoE受電設備（PoE攝像機等）提供不間斷的電源。PoE看門狗可自動檢測受電設備是否死機，自動重啟受電設備。該交換機具有豐富的L2管理功能，例如802.1Q VLAN，802.1P QoS，SNMP，IPv6，快速環網和PoE控制等。交換機可以通過WEB管理系統（http/https）、CL（I telnet/ssh/console）、SNMP輕松地對其進行管理。可廣泛應用于照明、安防監控、企業園區等項目。
特性和優勢
豐富的接口
● 8個10/100/1000 Base-T PoE++ RJ-45端口
● 2個1000 Base-X SFP端口（Mini-GBIC）
● 1個RS232串行端口（115200，8，N，1）
全端口支持IEEE 802.3af/at/bt
● 單端口PoE功率：90W
● 整機PoE功率：720W
● 支持永久PoE
● 支持PoE看門狗
高可靠性設計
●工作溫度：-40℃~55℃（720W），-40℃~75℃（420W）
● 浪涌：6kV
● 靜電防護：8kV接觸放電，8kV空氣放電
● 繼電器警報
● 無風扇，金屬外殼設計
● 支持導軌/壁掛/桌面式安裝
二層網絡管理
● 802.1Q VLAN
● 802.1P QoS
● SNMP
● IPv6
● 快速環網，自愈時間＜20ms
● ERPS
● 一鍵智能：CCTV、LOCK、RING、ONLINE
|
型號 |
UTP7308GE-BTPOE90 |
|
以太網接口 |
|
|
下聯端口 |
8*10/100/1000 Base-T PoE++ RJ-45（Auto-MDI/MDI-X） |
|
上聯端口 |
2*1000 Base-X SFP（Mini-GBIC） |
|
Console口 |
1*RS-232串行端口（115200，8，N，1） |
|
PoE |
|
|
PoE標準 |
IEEE 802.3af/at/b（t PSE） |
|
供電方式 |
末端跨接法 |
|
供電線序 |
3/6/4/5（+），1/2/7/8（-） |
|
PoE輸出電壓 |
52~57V DC |
|
PoE功率 |
單端口最大功率90W（滿載狀態下輸入電壓52VDC） 整機最大功率720W |
|
交換屬性 |
|
|
網絡標準 |
IEEE 802.3 ，IEEE 802.3u，IEEE 802.3ab，IEEE 802.3z，IEEE 802.3x， IEEE 802.1D |
|
交換方式 |
存儲轉發 |
|
緩存 |
4Mbits |
|
MAC地址表 |
8k |
|
交換容量 |
20Gbps/無阻塞 |
|
包轉發率 |
14.9Mpps |
|
巨型幀 |
16kB |
|
工作環境 |
|
|
輸入電壓 |
DC 48~57V |
|
功耗 |
≤20W（滿載功耗，不包含POE） |
|
工作環境 |
|
|
浪涌 |
6kV，標準：IEC6000-4-5 |
|
靜電防護 |
8kV 接觸放電；8kV 空氣放電，標準：IEC61000-4-2 |
|
MTBF（平均無故障時間） |
285130h |
|
MTBF標準 |
Telcordia SR-332，25℃ |
|
工作溫度 |
-40℃~55℃（720W） -40℃~75℃（420W） |
|
存儲溫度 |
-40℃~85℃ |
|
工作濕度 |
5%~95%（無凝結） |
|
物理特性 |
|
|
Led指示燈 |
1*主電源指示燈 |
|
1*系統狀態指示燈 |
|
|
1*繼電報警指示燈 |
|
|
2*光口指示燈 |
|
|
8*網口鏈路指示燈 |
|
|
8*網口PoE指示燈 |
|
|
復位按鍵 |
短按：設備重啟長按5s以上：設備恢復出廠設置 |
|
機器尺寸（長*寬*高） |
163.2mm*110mm*65.8mm |
|
裸機重量 |
1560g±20g |
|
材質 |
金屬外殼 |
|
安裝方式 |
支持導軌/壁掛式/桌面式 |
|
認證 |
|
|
認證 |
CE，FCC |
|
軟件功能 |
|
|
端口管理 |
支持端口啟動和禁用 |
|
支持端口速率設置 |
|
|
支持端口全雙工模式 |
|
|
支持IEEE802.3x流量控制 |
|
|
支持巨型幀 |
|
|
支持端口名稱修改 |
|
|
VLAN |
支持4K個VLAN |
|
支持基于端口的VLAN |
|
|
支持語音設備VLAN配置 |
|
|
支持私有VLAN配置 |
|
|
支持基于MAC地址的VLAN |
|
|
支持基于協議的VLAN |
|
|
支持GVRP 支持QinQ |
|
|
QoS |
支持QoS擁塞管理 |
|
支持8個優先級隊列 |
|
|
支持端口隊列調度（SP、WRR） |
|
|
支持802.1P優先級 |
|
|
組播管理 |
支持IGMPSnooping V1/V2 |
|
PoE管理 |
支持電源總功率控制 |
|
支持PoE開啟關閉 |
|
|
支持單端口最大90W輸出 |
|
|
支持端口輸出優先級配置 |
|
|
安全特性 |
支持IP、MAC、端口、VLAN的組合綁定 |
|
支持MAC地址自動學習、老化和過濾 |
|
|
支持端口隔離、端口限速 |
|
|
支持STP/RSTP |
|
|
支持Fast-Ring快速環網 |
|
|
支持5組鏈路聚合 |
|
|
支持ERPS 支持LLDP |
|
|
支持RADIUS認證； |
|
|
支持802.1X認證 |
|
|
ACL |
支持基于源MAC，目標MAC，協議分類，源IP，目標IP，L4端口號管理 |
|
系統管理和維護 |
支持WEB管理、CLI配置 |
|
支持FTP/TFTP/HTTP加載升級 |
|
|
支持流量統計 |
|
|
支持MAC地址表查詢 |
|
|
支持IP地址，DNS服務器修改 |
|
|
支持用戶名及密碼修改 |
|
|
支持歷史記錄，日志管理 |
|
|
支持系統配置備份 |
|
|
支持設備定時重啟 |
|
|
支持恢復出廠設置 |
|
|
繼電報警 |
端口鏈路異常報警 |
|
PoE異常報警 |
|
|
L2管理 |
支持靜態ARP添加，刪除，老化時間提升/檢查 |
|
支持靜態NDAdd，刪除，老化時間提升/檢查 |
|
|
支持DHCP客戶端，服務器 |
|
|
支持中繼轉發器，DHCP監聽 |
|
|
名稱 |
數量 |
|
交換機 |
1臺 |
|
安裝配件 |
1套 |
|
用戶手冊 |
1份 |
