該系列產品包含以下機型：

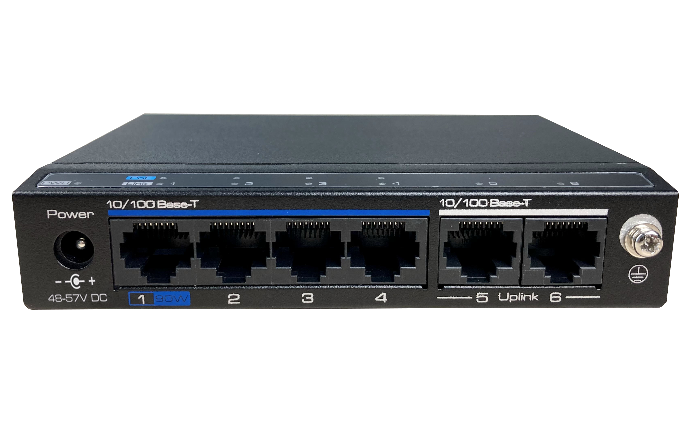

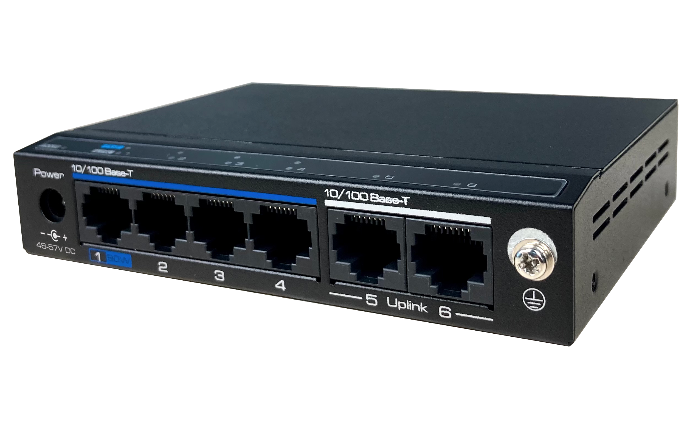

● UTP3106-PSB / UTP3106-PSD：6口全百兆PoE交換機
● UTP3210-PSD：10口百千混合PoE交換機
UTP3106-PSB、UTP3106-PSD交換機可提供4個百兆RJ-45以太網端口，2個百兆上聯RJ-45以太網端口。UTP3210-PSD交換機可提供8個百兆RJ-45以太網端口，2個千兆上聯RJ-45以太網端口。所有下聯RJ-45端口均支持以太網供電（PoE）。UTP3106-PSB交換機1~4端口單口提供最大30W的功率。UTP3106-PSD交換機1端口提供最大90W的功率，2~4端口單口提供最大45W的功率。UTP3210-PSD交換機每個端口可提供最大45W的功率，可通過撥碼開關設置為1端口提供最大 90W的功率，同時2端口關閉PoE功能，3~8端口單口提供最大45W的功率。
該系列交換機支持三種操作模式：Default，VLAN和CCTV，在VLAN和CCTV模式下，支持PoE看門狗功能，當攝像機掉線時，自動檢測并重啟攝像機，可廣泛應用于視頻安全監控系統及網絡項目中。
豐富的接口
● UTP3106-PSB / UTP3106-PSD
4個10/100BASE-T PoE RJ-45 (Auto-MDI/MDI-X)
2個10/100BASE-T RJ-45 (Auto-MDI/MDI-X)
● UTP3210-PSD
8個10/100BASE-T PoE RJ-45 (Auto-MDI/MDI-X)
2個10/100/1000BASE-T RJ-45 (Auto-MDI/MDI-X)
PoE模式撥碼開關
UTP3210-PSD交換機可通過撥碼開關切換PoE模式
Mode1：單口最大功率45W
Mode2：1端口最大功率90W，2端口關閉PoE，3~8端口單口最大功率45W
一鍵智能
● Default：所有端口均可自由通信。該模式下，最遠傳輸距離100米。
● VLAN：下聯端口相互隔離，但可與上聯端口通信。該模式下支持PoE看門狗功能。
● CCTV：下聯端口速率降為10M，最遠傳輸距離延長至250米。該模式下支持PoE看門狗功能。
|
型號 |
UTP3106-PSB |
UTP3106-PSD |
UTP3210-PSD |
|
硬件規格 |
|||
|
下聯端口 |
4*10/100BASE-T PoE RJ-45 |
8*10/100BASE-T PoE RJ-45 (Auto-MDI/MDI-X) |
|
|
上聯端口 |
2*10/100BASE-T RJ-45 (Auto-MDI/MDI-X) |
2*10/100/1000BASE-T RJ-45 (Auto-MDI/MDI-X) |
|
|
LED 指示燈 |
1*PWR，電源指示燈 |
||
|
6*Link，端口狀態指示燈 |
10*Link，端口狀態指示燈 |
||
|
4*PoE，端口PoE狀態指示燈 |
8*PoE，端口PoE狀態指示燈 |
||
|
撥碼開關 |
Default：所有端口均可自由通信。該模式下，最遠傳輸距離100米。 |
||
|
PoE模式撥碼開關 |
/ |
Mode1：單口最大功率 45W |
|
|
輸入電壓 |
48~57V DC |
||
|
功耗 |
≤130W (滿載功耗，包含 PoE) |
≤160W (滿載功耗，包含 PoE) |
|
|
機器尺寸(寬*深*高) |
122mm*92mm*25mm |
180mm*92mm*25mm |
|
|
設備凈重 |
0.21kg |
0.31kg |
|
|
安裝方式 |
桌面/壁掛式 |
||
|
材質 |
金屬外殼 |
||
|
外殼顏色 |
黑色 |
||
|
交換屬性 |
|||
|
網絡標準 |
IEEE 802.3、IEEE 802.3u、IEEE 802.3x |
||
|
交換方式 |
存儲轉發 |
||
|
MAC 地址表 |
2k |
8k |
|
|
交換容量 |
1.2Gbps |
5.6Gbps |
|
|
包轉發率 |
0.8928Mpps |
4.1664Mpps |
|
|
PoE |
|||
|
供電方式 |
末端跨接法 |
||
|
PoE 標準 |
IEEE 802.3af/at（PSE） |
IEEE 802.3af/at/bt（PSE） |
IEEE 802.3af/at/bt（PSE） |
|
供電線序 |
1端口：1/2(-)，3/6(+) |
1端口：3/6/4/5(+)，1/2/7/8(-) |
1端口：3/6/4/5(+)，1/2/7/8(-) |
|
PoE 功率 |
1 ~4端口單口最大功率30W |
1端口最大功率90W， |
Mode1：單口最大功率45W |
|
工作環境 |
|||
|
ESD |
+6kV 接觸放電；士8kV 空氣放電 |
||
|
Surge |
6kV |
||
|
工作環境 |
-10℃~55℃，5%~95% (無凝結) |
||
|
存儲環境 |
-40℃~70℃，5%~95% (無凝結) |
||
|
項目 |
數量 |
|
交換機 |
1臺 |
|
電源適配器 |
1臺 |
|
電源線 |
1根 |
|
快速安裝指南 |
1份 |
