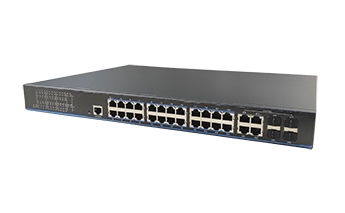

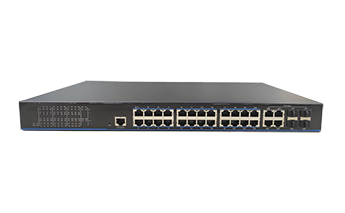

該系列產品是 20 口/28 口全千兆 PoE 二層管理型交換機。
該系列交換機可提供 16/24 個千兆以太網RJ-45 下聯端口，4 個千兆光電復用上聯端口，所有RJ-45下聯以太網端口均支持以太網供電(PoE+)，每個端口可提供高達 30W的功率，符合IEEE802.3af/at 標準。
該系列交換機具有豐富的二層管理功能，例如 802.10 VIAN、ACL、鏈路聚合、環路檢測、SNMP 等，交換機可以通過WEB管理系統、CLI (telnet/console)、SNMP輕松地對其進行管理。它使用方便，即插即用，可廣泛用于視頻安全監控系統，網絡項目中。
該系列包含以下三款機型：
● UTP3320TS-PSB-L2：20 口全千兆 PoE 二層管理型交換機
● UTP3328TS-PSB280-L2、UTP3328TS-PSB-L2：28 口全千兆 PoE二層管理型交換機
豐富的接口
● UTP3320TS-PSB-L2：
16*10/100/1000Base-T PoE+RJ-45(Auto MDI/MDIX)端口
4*100/1000Mbps 光電復用端口
1*RJ-45 Console
● UTP3328TS-PSB280-L2、UTP3328TS-PSB-L2：
24*10/100/1000Base-T PoE+RJ-45(Auto MDI/MDIX)端口
4*100/1000Mbps 光電復用端口
1*RJ-45 Console
易安裝
● 即插即用
● WEB 管理系統
二層管理功能
● 802.1Q VLAN
● ACL
● LAG
● lGMP Snooping
● SNMP
|
項目 |
UTP3320TS-PSB-L2 |
UTP3328TS-PSB280-L2 |
UTP3328TS-PSB-L2 |
|
硬件規格 |
|
|
|
|
下聯端口 |
16*10/100/1000Base-T PoE+RJ45 |
24*10/100/1000Base-T PoE+RJ-45(Auto-MDI/MDI-X) |
|
|
上聯端口 |
4*1000M 光電(RJ-45/SFP)復用 |
||
|
Console口 |
1*RJ-45 |
||
|
LED 指示燈 |
1*PWR，電源狀態指示燈 |
||
|
1*SYS，系統狀態指示燈 |
|||
|
20*Link，端口狀態指示燈 |
28*Link，端口狀態指示燈 |
||
|
16*PoE，端口 PoE 狀態指示燈 |
24*PoE，端口 PoE狀態指示燈 |
||
|
機器尺寸(長*寬*高) |
440mm*315mm*44mm |
||
|
輸入電壓 |
100~240VAC，50~60Hz |
||
|
功耗 |
≤280W (滿載功耗，含PoE) |
≤450W (滿載功耗，含PoE) |
|
|
材質 |
金屬外殼 |
||
|
安裝方式 |
機架/桌面/壁掛式 |
||
|
交換屬性 |
|
|
|
|
網絡標準 |
IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.3af、IEEE802.3at |
||
|
交換方式 |
存儲轉發 |
||
|
MAC地址表 |
8K，支持自主學習 |
||
|
交換容量 |
40Gbps/無擁塞 |
56Gbps/無擁塞 |
|
|
包轉發率 |
29.7Mpps |
41.6Mpps |
|
|
巨型幀 |
9kB |
||
|
PoE |
|
|
|
|
PoE標準 |
IEEE 802.3af/at(PSE) |
||
|
供電方式 |
末端跨接法 |
||
|
供電線序 |
4/5(+)，7/8(-) |
||
|
PoE功率 |
單端口最大功率 30W，整機最大功率250W |
單端口最大功率 30W，整機最大功率400W |
|
|
環境 |
|
|
|
|
電磁兼容性 |
4kV，標準：IC61000-4-5 |
||
|
工作環境 |
工作溫度：0℃~ 45℃，工作濕度：:10%~90%RH 不凝結 |
||
|
存儲環境 |
存儲溫度：-40℃~ 75℃，存儲濕度：5% ~ 90% RH 不凝結 |
||
|
軟件性能 |
|
|
|
|
VLAN |
基于端口的VLAN、基于802.1Q的VLAN、基于協議的VLAN、基于MAC的VLAN、基于組播的VLAN |
||
|
Access模式、Trunk 模式、Hybrid 模式 |
|||
|
VLAN 數量4094個 |
|||
|
QinQ |
基本 QinQ、靈活 QinQ |
||
|
優先級復制和映射 |
|||
|
MAC 地址復制 |
|||
|
二層協議透傳 |
|||
|
LACP |
LACP 模式、Manual模式 |
||
|
每個鏈路匯聚組不少于8個端口、每臺交換機不少干8個鏈路匯聚組 |
|||
|
LLDP |
支持 LLDP |
||
|
生成樹協議 |
STP、RSTP、MSTP |
||
|
Loopback |
基于端口、基于 VLAN |
||
|
PoE |
支持端口 PoE設置 |
||
|
時間調度 |
|||
|
PoE Watchdog |
|||
|
風暴控制 |
廣播風暴控制、組播風暴控制、未知單播風暴控制 |
||
|
QoS |
入方向限速、出方向限速 |
||
|
基于訪問控制限速 |
|||
|
CoS-to-DSCP、DSCP-to-CoS、PO、WRR、SP +WRR |
|||
|
ACL |
基干MAC的ACL、基于IPV4的ACL、基于IPV6的ACL、基干協議的 ACL |
||
|
網絡安全 |
IP+port、MAC+port、IP+MAC、IP+MAC+port、IP+VLAN、MAC+VLAN、IP + MAC + VLAN、IP + MAC+ VLAN + port |
||
|
端口最大 MAC 地址學習控制 |
|||
|
DHCP snooping |
|||
|
IP source guard |
|||
|
端口隔離 |
支持端口隔離 |
||
|
端口鏡像 |
一對一鏡像 |
||
|
多對一鏡像 |
|||
|
IGMP Snooping |
IGMP snooping V1、V2、V3 |
||
|
靜態路由 |
多interfaceVLAN |
||
|
IPV4 靜態路由 |
|||
|
IP 協議棧 |
IPV4、IPV6 |
||
|
SNMP |
|||
|
Syslog |
|||
|
Telnet、ssh、http、https |
|||
|
DHCP server、DHCP client |
|||
|
AAA |
|||
|
Radius |
|||
|
TACACS+ |
|||
|
項目 |
數量 |
|
交換機 |
1臺 |
|
AC電源線 |
1根 |
|
安裝配件 |
1套 |
|
用戶手冊 |
1本 |
