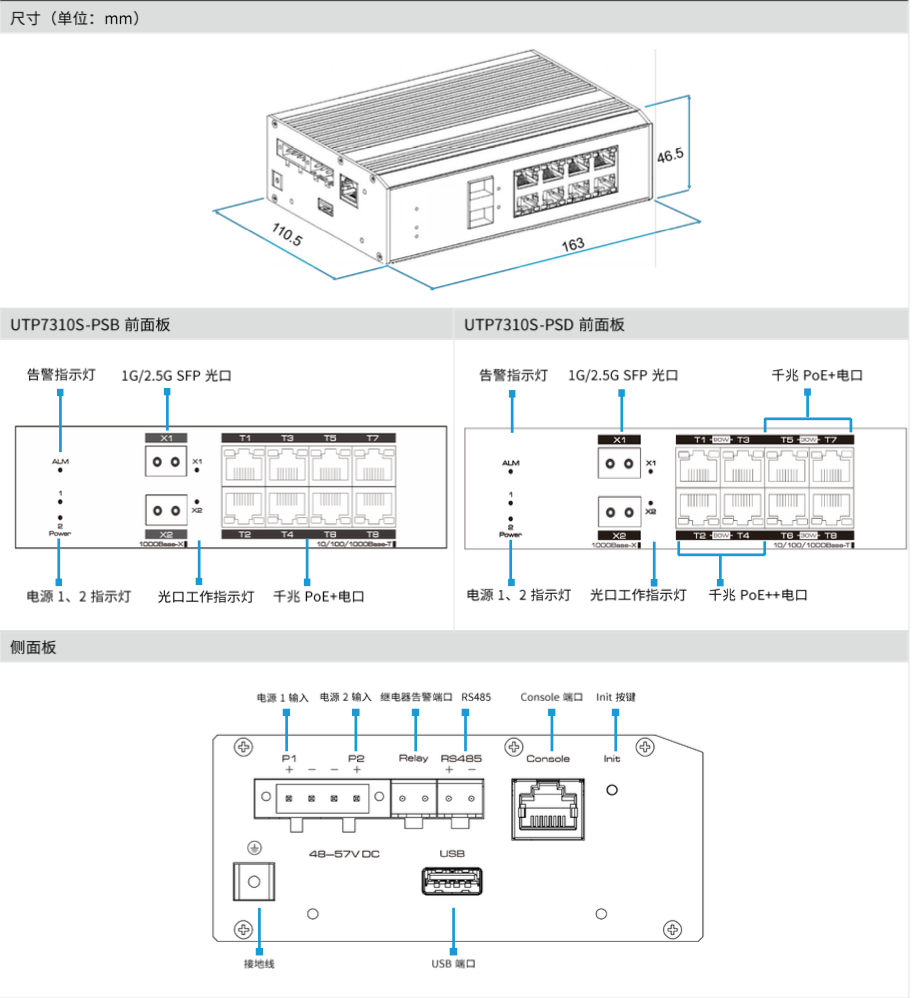

- 產品尺寸
- 產品應用
- 產品清單
- 關聯下載
- 關聯視頻
- 相關產品

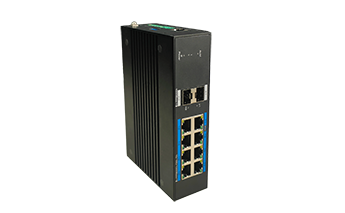

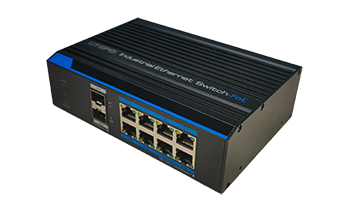

該系列產品是工業級 10 口全千兆 PoE 二層管理型交換機。
該系列交換機可提供8個千兆以太網RJ-45端口，2個1G/2.5G SFP 端口。UTP7310S-PSB 所有 RJ-45下聯端口均支持以太網供電 (PoE+)，每個端口可提供高達30W的功率,符合IEEE802.3af/at標準。UTP7310S-PSD所有RJ-45端口均支持以太網供電 (PoE)，其中 1~4 端口可提供高達90W (PoE++) 的功率，5~8端口可提供 30W (PoE+) 的功率，符合 IEEE 802.3af/at/bt 標準。
該系列交換機支持 PoE Watchdog，當攝像機掉線時，自動檢測并重啟攝像機，支持 Q-PoE(Quick PoE)技術，交換機啟動時即刻啟動 PoE 供電，無需等待交換機系統軟件控制，支持 P-PoE (Perpetual PoE) 技術，交換機重啟時PoE供電不中斷，迅速恢復網絡。
該系列交換機具有豐富的 L2 管理功能，例如端口管理，802.1Q VLAN，802.1p QoS，SNMP和 PoE 控制等。交換機可以通過WEB管理系統 (http/https)、CLI (telnet/ssh/console)、SNMP 輕松地對其進行管理。可廣泛應用于照明、安防監控、企業園區等項目。
豐富的接口
● UTP7310S-PSB：8個10/100/1000 Base-T PoE+ RJ-45 端口
● UTP7310S-PSD：4個10/100/1000 Base-T PoE++ RJ-45 端口
4個10/100/1000 Base-T PoE+ RJ-45 端口
● 2個1G/2.5G Base-X SFP 端口
● 1個RJ-45 Console口
● 1個RS485 端口
● 個繼電器告警端口
● 1個USB 3.0 端口
工業級設計
● 寬溫工作:-40~75℃
● 冗余電源設計
● 靜電防護：6kV 接觸放電，8kV 空氣放電
● 無風扇，金屬外殼設計
● 支持導軌式、桌面式、壁掛式安裝
二層管理功能
● 802.1Q VLAN
● 802.1p QoS
● SNMP
● STP/RSTP/MSTP
● Fast-Ring
● IGMP snooping
(1).jpg)
|
項目 |
UTP7310S-PSD |
|
硬件規格 |
|
|
以太網端口 |
4*10/100/1000Base-T PoE++ RJ-45 (Auto-MDI/MDI-X) |
|
4*10/100/1000Base-T PoE+ RJ-45 (Auto-MDI/MDI-X) |
|
|
2*1G/2.5GBase-X SFP (默認為 1G) |
|
|
管理端口 |
1*RJ-45 Console，1*RS485，1*繼電器告警端口 |
|
串口 |
RS-485 信號:D+，D- |
|
檢驗位：None，Even，Odd，Space，Mark |
|
|
數據位：5，6，7，8bit |
|
|
停止位：1，1.5，2bit |
|
|
波特率：300~115200bps |
|
|
負載能力：RS-485 端支持 32 點輪詢環境(可定制 128 點) |
|
|
方向控制：RS-485 采用數據流向自動控制技術 |
|
|
USB端口 |
USB3.0 (向下兼容 USB2.0) |
|
復位按鍵 |
短按：設備重啟，長按 5s 以上：設備恢復出廠設置 |
|
LED燈 |
2*電源指示燈，1*告警指示燈，2*千兆 SFP 口指示燈 |
|
網線 |
Cat5 以上 |
|
機器尺寸(寬*深*高) |
163mm*110.5mm*46.5mm |
|
設備凈重 |
0.79kg |
|
輸入電壓 |
支持冗余電源，電源 1(主)：48~57VDC，電源 2(備)：48~57VDC |
|
功耗 |
≤370W(滿載功耗，含 PoE) |
|
安裝方式 |
導軌/桌面/壁掛式 |
|
材質 |
金屬外殼 |
|
交換屬性 |
|
|
交換方式 |
存儲轉發 |
|
交換容量 |
26Gbps / 無阻塞 |
|
包轉發率 |
19.344Mpps |
|
MAC地址表 |
16k，支持自主學習 |
|
端口緩存 |
2MB |
|
巨型幀 |
9kB |
|
PoE |
|
|
設備類別 |
PoE 供電設備 (PSE) |
|
PoE標準 |
IEEE 802.3af/at/bt |
|
供電方式 |
末端跨接法 |
|
供電線序 |
1~4 端口：3/6/4/5(+)，1/2/7/8(-); |
|
PoE功率 |
1~4 端口：單口最大功率 90W，5~8 端口：單口最大功率 |
|
環境 |
|
|
浪涌 |
6kV，標準：IEC6000-4-5 |
|
靜電防護 |
6kV 接觸放電；8kV 空氣放電，標準：IEC61000-4-2 |
|
工作環境 |
溫度：-10-75℃，濕度：5%~95%（無凝結） |
|
存儲環境 |
溫度：-40°C~85°C ，濕度：5%~95%（無凝結) |
|
認證 |
|
|
認證 |
CE，FCC |
|
軟件規格 |
|
|
端口管理 |
支持端口啟動和禁用 |
|
支持端口速率設置 |
|
|
支持端口全雙工模式 |
|
|
支持 IEEE 802.3x 流量控制 |
|
|
支持巨型幀 |
|
|
支持端口名稱修改 |
|
|
VLAN |
支持 4K個 VLAN |
|
支持基于 802.1Q 協議的 VLAN |
|
|
支持基于端口的 VLAN |
|
|
Qos |
支持 QoS 擁塞管理 |
|
支持8個優先級隊列 |
|
|
支持端口隊列調度(SP、WRR) |
|
|
支持 802.1p 優先級 |
|
|
組播管理 |
支持 IGMP SnoopingV1/V2 |
|
PoE 管理 |
支持電源總功率控制 |
|
支持 PoE 開啟關閉 |
|
|
支持單端口最大功率設置 |
|
|
支持端口輸出優先級配置 |
|
|
繼電報警 |
支持電源斷電報警、端口鏈路異常報警、PoE 異常報警 |
|
安全特性 |
支持 IP、MAC、端口、VLAN 的組合綁定 |
|
支持 MAC 地址自動學習、老化和過濾 |
|
|
支持端口隔離、端口限速 |
|
|
支持 STP/RSTP/MSTP |
|
|
支持 Fast Ring 快速環網 |
|
|
支持5組最大8端口的鏈路聚合 |
|
|
支持 LLDP |
|
|
支持 ERPS |
|
|
支持 RADIUS 認證:802.1X 認證 |
|
|
DMS (Dashboard Management System) |
支持網絡設備自動發現，網絡拓撲自動生成 |
|
系統管理和維護 |
支持 WEB 管理、CLI 配置、Telnet 配置 |
|
支持支持 SNMP V1/V2/V3 |
|
|
支持 FTP/TFTP/HTTP 加載升級 |
|
|
支持流量統計 |
|
|
支持 MAC 地址表查詢 |
|
|
支持 IP 地址，DNS 服務器修改 |
|
|
支持用戶名及密碼修改 |
|
|
支持歷史記錄，日志管理 |
|
|
支持系統配置備份 |
|
|
支持設備定時重啟 |
|
|
支持恢復出廠設置 |
|
|
項目 |
數量 |
|
交換機 |
1臺 |
|
安裝配件 |
1套 |
|
用戶手冊 |
1份 |
