01. 項目背景

芭提雅（Pattaya），是中南半島南端的泰國一處著名海景度假勝地。芭提雅屬于春武里府（Chon Buri)，距離曼谷東南方147公里。享有“東方夏威夷”之譽，是世界著名的新興海濱旅游度假勝地。每年接待游客數量達1400萬左右，其中境外游客就有900萬人。

長達40公里的芭提雅海灘陽光明媚，藍天碧水，沙白如銀，游人如織。芭提雅從北往南有三處大的沙灘，位于中間的是“芭提雅沙灘”，也是最大、最靠近主城區的一處，游客數量也最多。

如果采用傳統的人工安全巡邏管理，不僅實時性差，效率低，且費用較高。因此，一個穩定可靠，可實時遠程管理的監控報警系統，就顯得尤為重要。通過實時監控沙灘、浴場情況，避免安全事故發生；開放廣播功能，提高游客安全及環保意識；意外發生時，能在第一時間采取緊急措施。

02. 項目需求

● 穩固可靠的工業級產品設計，可適用于高溫等惡劣的室外環境

交換機設備需部署在海灘上的智能箱中，需要在高溫下長時間穩定運行，防塵性能要求高。

● 24小時不間斷穩定運行

在海灘安全方面，交換機需保持24小時不間斷穩定運行，高清視頻等大數據無縫傳輸，尤其是人流量較大的主要防范區域。

● 可實現遠程管理，節約人員維護成本，更高效

支持豐富的管理功能，可實現遠程管理，并降低人員及管理成本。

03. 項目傳輸方案

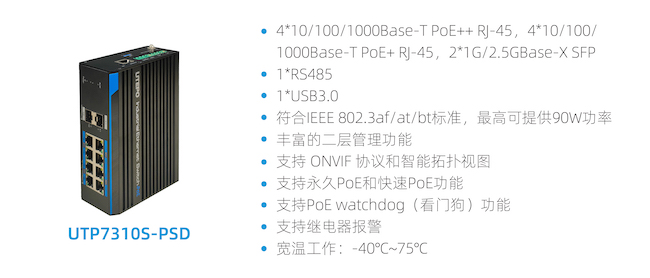

● 前端接入：采用優特普工業級10口全千兆PoE二層管理型交換機UTP7310S-PSD為攝像機、報警、無線覆蓋、Led燈等終端設備提供網絡接入和電源，并傳輸數據。 交換機間組成光纖環網，如主鏈路出現故障，備份鏈路即刻開始工作，自愈時間小于20毫秒，確保為整個監控系統提供穩定可靠的視頻傳輸。

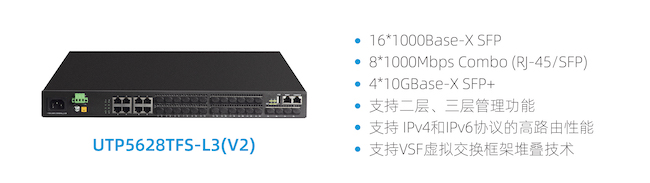

● 中端匯聚：采用優特普28口千萬混合三層管理型交機 UTP5628TFS-L3(V2) ，利用二層、三層網絡技術及虛擬化技術對多業務數據進行安全隔離，按優先級處理，及時有效地發現應對網絡中的異常攻擊流量，提升網絡可靠性。

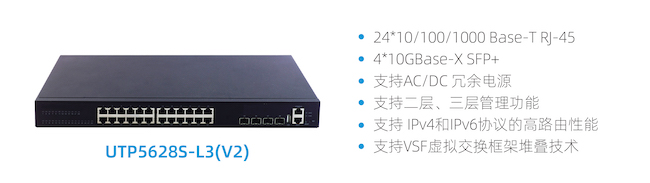

● 后端管理：在指揮中心，采用優特普28口千萬混合三層管理型交換機 UTP5628S-L3(V2) 來處理從前端采集的大量數據。這種完全管理型的交換機提供了高交換容量，支持豐富的二層、三層管理功能，包含VSF堆疊功能，線速L2/L3轉發和IPv4和IPv6協議的高路由性能等，在可用性、可擴展性、安全性和能源效率方面具有良好的優勢。

04. 項目產品亮點

● 工業級設計，確保高溫戶外等惡劣環境的穩定運行

工業級芯片設計；

-40℃~+75℃ 寬溫工作溫度；

支持6kV防雷和8kV靜電防護；

輸入電壓：48~57V DC。

● 電源冗余

雙DC電源冗余設計，確保電源不間斷，設備穩定可靠運行。

● 無風扇設計，防塵無噪音

采用褶皺式金屬外殼設計，更快散熱，設備運轉安靜、無噪音。

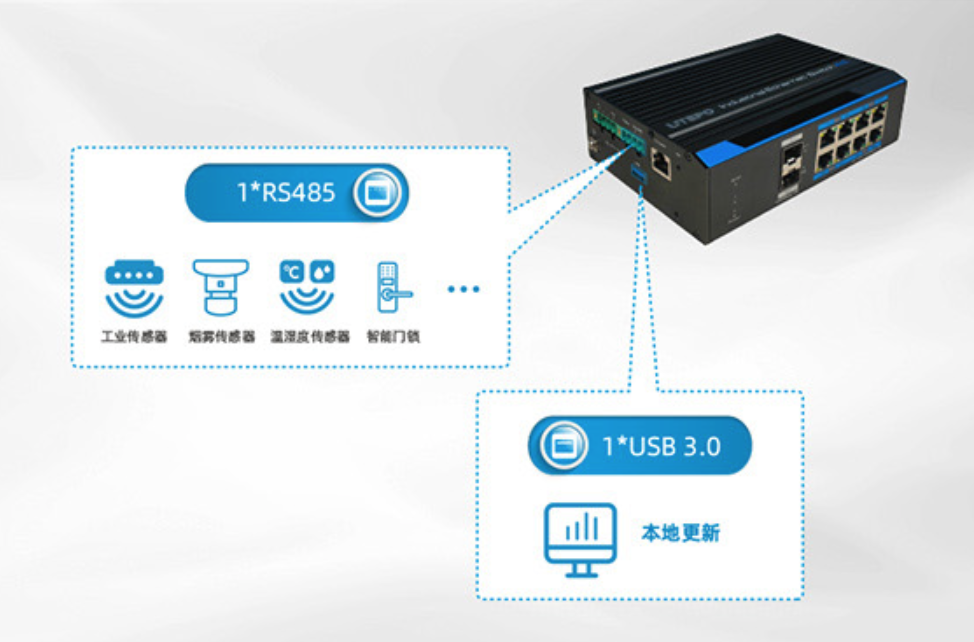

● 多功能端口設計

1*RS485端口：支持定制化服務，可接入各種物聯網設備或作為串口服務器，如：工業傳感器、煙霧傳感器、溫濕度傳感器、智能門鎖等。支持 Modbus 協議轉換。

1*USB 3.0端口：支持軟件的本地更新，避免了 WEB 升級時斷電造成的設備死機。

● 支持基于 PoE 的智能技術

快速 PoE 技術：交換機啟動時即刻啟動PoE供電，無需等待交換機系統軟件控制。

永久 PoE 技術： 交換機重啟時PoE供電不中斷，迅速恢復網絡。

PoE 看門狗技術：當攝像機掉線時，自動檢測并重啟攝像機。

● 支持快速環網功能

快速環網，自愈時間小于20毫秒，當主鏈路出現故障，備份鏈路開始工作。

● 豐富的二層管理功能

提供豐富的二層管理功能，支持 VLAN/QoS、SNMP、STP/RSTP/MSTP、 快速環網等。

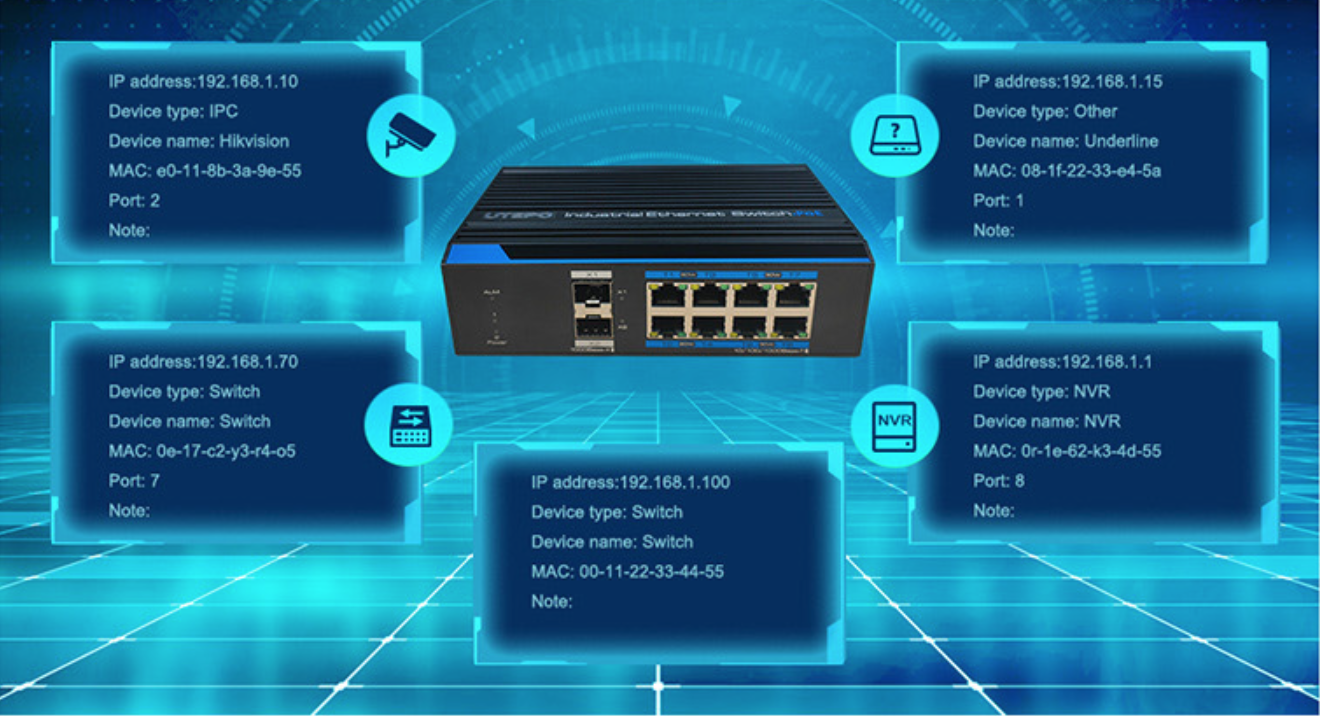

● 支持 ONVIF 協議和智能拓撲視圖

支持 ONVIF 協議，可以自動識別支持 ONVIF 的IP攝像機、網絡視頻錄像機（NVR）和其他支持 ONVIF 的IP設備，如網絡視頻解碼器等。通過LLDP 協議在 WEB 界面自動生成一份虛擬拓撲視圖，用戶可以通過拓撲圖了解其網絡連接的設備信息，如IP地址、設備類型、設備名稱、MAC地址等。

● 支持導軌式、桌面式、壁掛式安裝

05. 相關產品

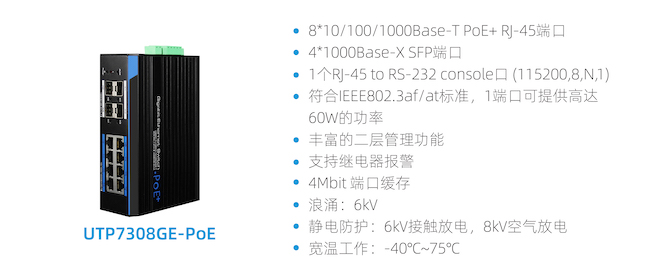

接入層
