UTP7612S-PSD360是工業級12口千萬混合PoE二層管理型交換機。
該交換機可提供8個千兆以太網RJ-45端口和2個萬兆SFP +端口，2個1G/2.5G SFP端口。交換機支持IEEE 802.3af/at/bt標準，所有RJ-45端口均支持以太網供電(PoE)，其中1~4端口可提供高達90W (PoE++)的功率，5~8端口可提供30W (PoE+)的功率；交換機支持PoE Watchdog，當攝像機掉線時，自動檢測并重啟攝像機，支持Q-PoE(Quick PoE)技術，交換機啟動時即刻啟動PoE供電，無需等待交換機系統軟件控制，支持P-PoE (Perpetual PoE) 技術，交換機重啟時PoE供電不中斷，迅速恢復網絡。
該交換機具有豐富的L2管理功能，例如802.1Q VLAN、802.1p QoS、SNMP、快速環網、ERPS和PoE控制等。交換機可以通過WEB管理系統 (http/https)、CLI (telnet/ssh/console)、SNMP輕松地對其進行管理。可廣泛應用于照明、安防監控、企業園區等項目。
豐富的接口
● 4個10/100/1000Base-T PoE++RJ-45端口
● 4個10/100/1000Base-T PoE+RJ-45端口
● 2個1G/2.5G或10GBase-X SFP+端口
● 2個1G/2.5GBase-X SFP端口
● 1個RJ-45 Console口·
● 1個USB 3.0端口
● 1個RS485端口
工業級設計
● 寬溫工作：-40~75℃
● 冗余電源設計
● 靜電防護：6kV接觸放電，8kV空氣放電
● 無風扇，金屬外殼設計
● 支持導軌/壁掛/桌面式安裝
二層管理功能
● 802.1QVLAN
● 802.1p QoS
● SNMP
● STP/RSTP/MSTP
● Fast-Ring
● ERPS
● IGMP snooping
● DMS (Dashboard management system)
|
項目 |
UTP7612S-PSD360 |
|
硬件規格 |
|
|
以太網端口 |
4*10/100/1000Base-T PoE++ RJ-45 |
|
管理端口 |
1*RJ-45 Console |
|
串口 |
RS-485信號：D+，D- |
|
檢驗位：None，Even，Odd，Space，Mark |
|
|
數據位：5，6，7，8bit |
|
|
停止位：1，1.5，2bit |
|
|
波特率：300~115200bps |
|
|
負載能力：RS-485端支持32點輪詢環境 (可定制 128 點) |
|
|
方向控制：RS-485采用數據流向自動控制技術 |
|
|
USB端口 |
USB3.0 (向下兼容 USB2.0) |
|
復位按鍵 |
短按：設備重啟，長按 5s 以上：設備恢復出廠設置 |
|
LED燈 |
2*電源指示燈，1*告警指示燈，2*萬兆SPF+口指示燈，2*千兆 SPF 口指示燈 |
|
網線 |
Cat5 以上 |
|

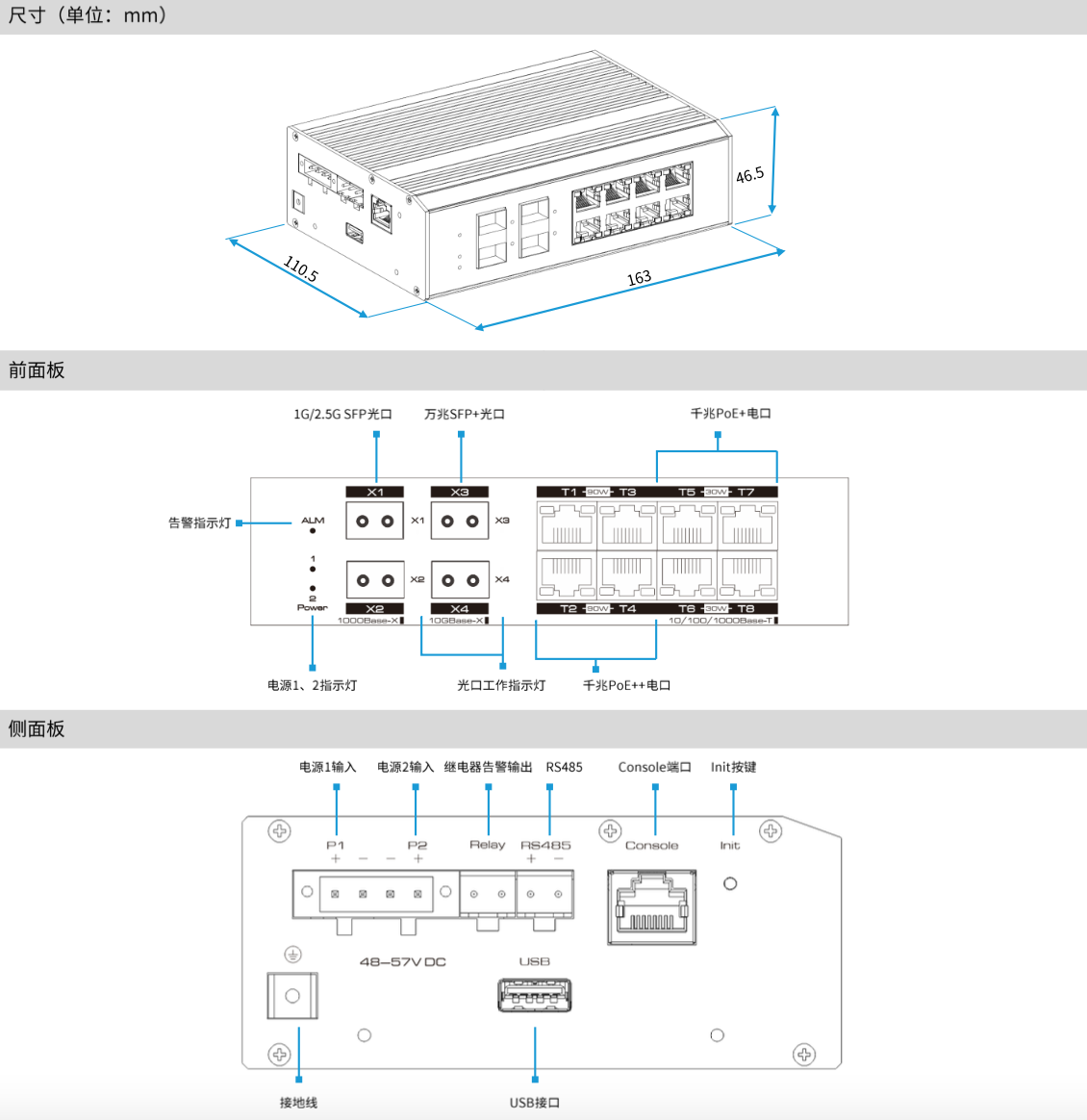

機器尺寸 (長*寬*高) |
163mm*110.5mm*46.5mm |
|
設備凈重 |
0.82kg |
|
輸入電壓 |
支持冗余電源，電源 1 (主)：48~57V DC，電源 2 (備)：48~57V DC |
|
功耗 |
≤370W (滿載功耗，含 PoE) |
|
安裝方式 |
導軌/桌面/壁掛式 |
|
材質 |
金屬外殼 |
|
交換屬性 |
|
|
交換方式 |
存儲轉發 |
|
交換容量 |
66Gbps / 無阻塞 |
|
包轉發率 |
49.1 Mpps |
|
MAC地址表 |
16k，支持自主學習 |
|
端口緩存 |
1Mbit |
|
巨型幀 |
9kB |
|
PoE |
|
|
設備類別 |
PoE供電設備 (PSE) |
|
PoE標準 |
IEEE 802.3af/at/bt |
|
供電方式 |
末端跨接法 |
|
供電線序 |
1~4端口：3/6/4/5 (+)，1/2/7/8 (-)；5~8端口：1/2 (+)，3/6 (-) |
|
PoE功率 |
1~4端口：單口最大功率90W，5~8端口：單口最大功率30W，整機最大功率360W |
|
環境 |
|
|
浪涌 |
電源端：4kV，數據端口：6kV，標準：IEC 61000-4-5 |
|
靜電防護 |
接觸放電：6kV，空氣放電：8kV，標準：IEC 61000-4-2 |
|
工作環境 |
溫度：-40℃~75℃，濕度：5%~95% (無凝結) |
|
存儲環境 |
溫度：-40℃~85℃，濕度：5%~95% (無凝結) |
|
軟件規格 |
|
|
端口管理 |
支持端口啟動和禁用 |
|
支持端口速率設置 |
|
|
支持端口全雙工模式 |
|
|
支持IEEE 802.3x 流量控制 |
|
|
支持巨型幀 |
|
|
支持端口名稱修改 |
|
|
VLAN |
支持4K個 VLAN |
|
支持基于802.1Q 協議的 VLAN |
|
|
支持基于端口的 VLAN |
|
|
Qos |
支QoS 擁塞管理 |
|
支持8個優先級隊列 |
|
|
支持端口隊列調度WRR |
|
|
支持 802.1p和DSCP 優先級 |
|
|
組播管理 |
支持IGMP Snooping |
|
PoE 管理 |
支持PoE最大供電功率設置 |
|
支持PoE開關 |
|
|
支持PoE單端口功率配置和端口輸出優先級電源斷電報 |
|
|
繼電報警 |
電源斷電報警 |
|
安全特性 |
支持IP、MAC、端口、VLAN 的組合綁定 |
|
支持MAC 地址自動學習、老化和過濾 |
|
|
支持端口隔離、端口限速 |
|
|
支持STP/RSTP/MSTP |
|
|
支持Fast Ring 快速環網 |
|
|
支持5組最大8端口的鏈路聚合 |
|
|
支持G.8032.v2 ERPS |
|
|
支持RADIUS認證 |
|
|
支持802.1X 認證 |
|
|
DMS (Dashboard Management System) |
支持網絡設備自動發現，網絡拓撲自動生成 |
|
系統管理和維護 |
支持WEB管理、CLI 配置 |
|
支持SNMP V1/V2/V3協議 |
|
|
支持FTP/TFTP/HTTP 加載升級 |
|
|
支持流量統計 |
|
|
支持MAC地址表查詢 |
|
|
支持IP地址，DNS服務器修改 |
|
|
支持用戶名及密碼修改 |
|
|
支持歷史記錄，日志管理 |
|
|
支持系統配置備份 |
|
|
支持設備定時重啟 |
|
|
支持恢復出廠設置 |
|
|
項目 |
數量 |
|
交換機 |
1臺 |
|
安裝配件 |
1套 |
|
用戶手冊 |
1份 |
