該交換機提供8個千兆以太網RJ-45端口，2個1G/2.5G SFP端口所有RJ-45端口均支持以太網供電 (PoE)，可提供高達45W的功率，可通過軟件設置為1端口提供高達90W的功率，同時2端口關閉PoE功能，3~8端口提供45W的功率，符合IEEE 802.3af/at/bt標準。
該交換機支持PoE Watchdog，當攝像機掉線時，自動檢測并重啟攝像機；支持Q-PoE (Quick PoE) 技術，交換機啟動時即刻啟動PoE供電，無需等待交換機系統軟件控制；支持P-PoE (Perpetual PoE) 技術，交換機重啟時PoE供電不中斷，迅速恢復網絡。
該交換機具有豐富的L2管理功能，例如端口管理，802.1Q VLAN， 802.1p QoS，SNMP和PoE控制等。交換機可以通過WEB管理系統(http/https)、CLI (telnet/ssh/console) 、SNMP輕松地對其進行管理。交換機支持12~57V DC寬壓輸入，可廣泛應用于照明、安防監控、企業園區等項目。

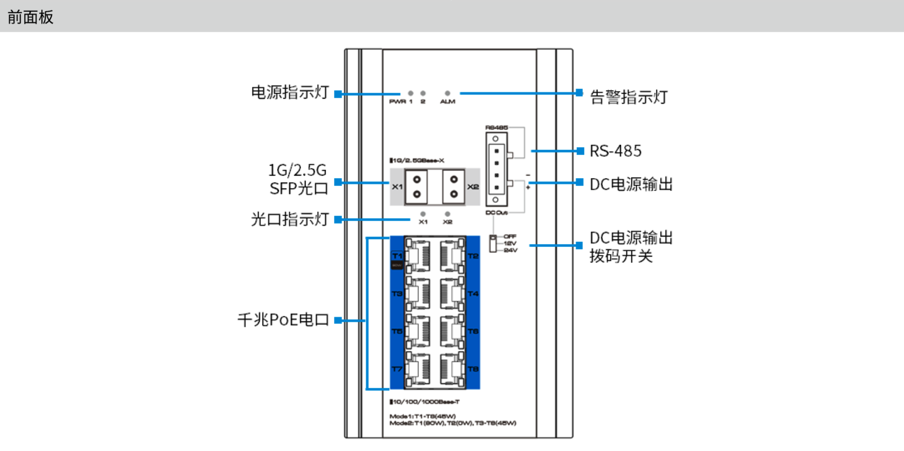

豐富的接口
● 8個10/100/1000BASE-T PoE RJ-45端口
● 2個1G/2.5GBASE-XSFP端口
● 1個RJ-45 Console口
● 1個RS485端口
● 1個繼電器告警端口
● 1個USB 3.0端口
● 1個DC輸出端口
工業級設計
● 寬溫工作：-40~75℃
● 冗余電源設計，12~57V寬壓輸入
● 靜電防護：6kV接觸放電，8kV空氣放電
● 金屬外殼設計
● 支持導軌式、桌面式、壁掛式安裝
二層管理功能
● 802.1Q VLAN
● 802.1p QoS
● SNMP
● STP/RSTP/MSTP
● Fast-Ring
● IGMP snooping
● DMS (Dashboard management system)
|
項目 |
UTP7310S-PSD240-W |
|
硬件規格 |
|
|
以太網端口 |
8*10/100/1000BASE-T PoE RJ-45 (Auto-MDI/MDI-X) |
|
2*1G/2.5GBASE-X SFP (默認為1G) |
|
|
管理端口 |
1*RJ-45 Console，1*繼電器告警端口 |
|
串口 |
1*RS485 |
|
RS-485 信號：D+，D- |
|
|
檢驗位：None，Even，Odd，Space，Mark |
|
|
數據位：5，6，7，8bit |
|
|
停止位：1，1.5，2bit |
|
|
波特率：300~115200bps |
|
|
負載能力：RS-485 端支持 32 點輪詢環境 (可定制 128 點) |
|
|
方向控制：RS-485 采用數據流向自動控制技術 |
|
|
DC 輸出電壓 |
OFF/12V/24V@2A max |
|
USB 端口 |
USB3.0 (向下兼容 USB2.0) |
|
復位按鍵 |
短按：設備重啟，長按 5s 以上：設備恢復出廠設置 |
|
LED燈 |
2*電源指示燈，1*告警指示燈，2*SPF 端口狀態指示燈 |
|

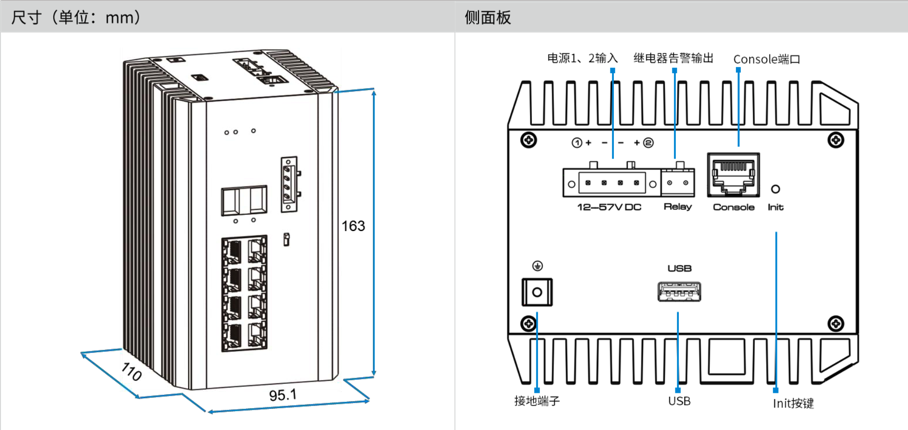

機器尺寸(寬*深*高) |
163mm*110mm*95.1mm |
|
設備凈重 |
1.72kg |
|
輸入電壓 |
支持冗余電源，電源 1 (主)：12~57V DC，電源 2 (備)：12~57V DC |
|
功耗 |
≤250W (滿載功耗，含 PoE和DC輸出) |
|
安裝方式 |
導軌/桌面/壁掛式 |
|
材質 |
金屬外殼 |
|
交換屬性 |
|
|
交換方式 |
存儲轉發 |
|
交換容量 |
26Gbps / 無阻塞 |
|
包轉發率 |
19.344Mpps |
|
MAC地址表 |
16k，支持自主學習 |
|
端口緩存 |
2MB |
|
巨型幀 |
9kB |
|
PoE |
|
|
設備類別 |
PoE 供電設備 (PSE) |
|
PoE標準 |
IEEE 802.3af/at/bt |
|
供電方式 |
末端跨接法 |
|
供電線序 |
1/2(+)，3/6(-) 或 3/6/4/5(+)，1/2/7/8(-) |
|
PoE功率 |
模式1：單口最大功率45W |
|
環境 |
|
|
浪涌 |
數據端口：6kV，標準：IEC6000-4-5 |
|
靜電防護 |
接觸放電：6kV ，空氣放電：8kV，標準：IEC61000-4-2 |
|
工作環境 |
溫度：-40°C~75℃，濕度：5%~95%（無凝結） |
|
存儲環境 |
溫度：-40°C~85°C，濕度：5%~95%（無凝結) |
|
認證 |
|
|
認證 |
CE，FCC |
|
軟件規格 |
|
|
端口管理 |
支持端口啟動和禁用 |
|
支持端口速率設置 |
|
|
支持端口全雙工模式 |
|
|
支持 IEEE 802.3x 流量控制 |
|
|
支持巨型幀 |
|
|
支持端口名稱修改 |
|
|
VLAN |
支持 4K個 VLAN |
|
支持基于 802.1Q 協議的 VLAN |
|
|
支持基于端口的 VLAN |
|
|
Qos |
QoS 支持 QoS 擁塞管理 |
|
支持8個優先級隊列 |
|
|
支持端口隊列調度 (SP、WRR) |
|
|
支持 802.1p 優先級 |
|
|
組播管理 |
支持 IGMP SnoopingV1/V2 |
|
PoE 管理 |
支持電源總功率控制 |
|
支持 PoE 開啟關閉 |
|
|
支持單端口最大功率設置 |
|
|
支持端口輸出優先級配置 |
|
|
支持PoE重啟計劃和工作計劃 |
|
|
繼電報警 |
繼電報警 支持電源斷電報警、端口鏈路異常報警、PoE 異常報警 |
|
安全特性 |
支持 IP、MAC、端口、VLAN 的組合綁定 |
|
支持 MAC 地址自動學習、老化和過濾 |
|
|
支持端口隔離、端口限速 |
|
|
支持 STP/RSTP/MSTP |
|
|
支持 Fast Ring 快速環網 |
|
|
支持5組最大8端口的鏈路聚合 |
|
|
支持 RADIUS 認證；802.1X 認證 |
|
|
DMS (Dashboard Management System) |
支持網絡設備自動發現，網絡拓撲自動生成 |
|
系統管理和維護 |
支持 WEB 管理、CLI 配置、Telnet 配置 |
|
支持支持 SNMP V1/V2/V3 |
|
|
支持 FTP/TFTP/HTTP 加載升級 |
|
|
支持流量統計 |
|
|
支持 MAC 地址表查詢 |
|
|
支持 IP 地址，DNS 服務器修改 |
|
|
支持用戶名及密碼修改 |
|
|
支持歷史記錄，日志管理 |
|
|
支持系統配置備份 |
|
|
支持設備定時重啟 |
|
|
支持恢復出廠設置 |
|
|
項目 |
數量 |
|
交換機 |
1臺 |
|
安裝配件 |
1套 |
|
用戶手冊 |
1份 |
